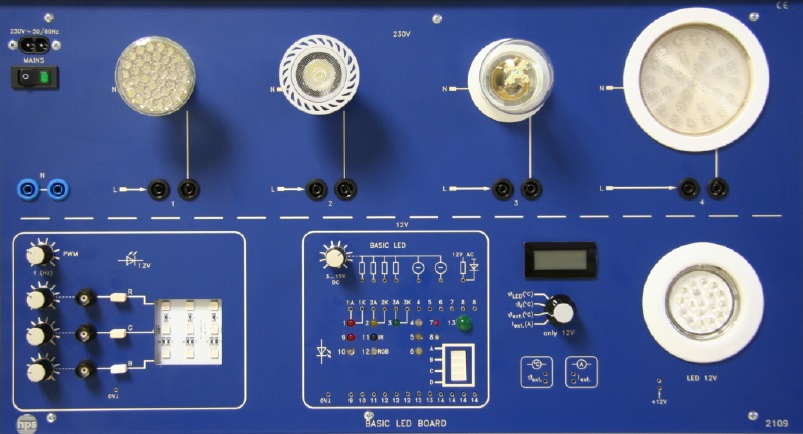

BASIC LED Board Typ 2109
Das BASIC LED Board Typ 2109 vermittelt praxisnah die Grundlagen der LED-Technik und der modernen Beleuchtungstechnik. Das Board kombiniert klassische LED-Versuche, PWM-Messungen und den Einsatz handelsüblicher LED-Leuchtmittel auf einer übersichtlichen Frontplatte. Integrierte Messgeräte sowie 230-V- und 12-V-Anschlüsse machen das System besonders geeignet für Unterricht, Labor und Prüfungszwecke.
- Praxisnahes Messen mit handelsüblichen Messgeräten
- Übersichtliche Anordnung der Betriebsmittel auf der Frontplatte
- Prüfungsgeeignetes Trainingssystem für LED- und Beleuchtungstechnik
- Auswechselbare 230-V-LED-Lampen und 12-V-LED-Lampe
- PWM-Modul für RGB-LEDs und 12-V-LED-Matrix-Feld
- 4-mm-Sicherheitsbuchsen für 230-Volt-Beschaltung
Grundlagen der LED-Technik
Das hps-Lehrsystem "Basic LED Board" dient der Vermittlung von Grundlagen der LED-Technik und erweitert die hps-Produktreihe zur Beleuchtungstechnik um ein kompaktes, praxisorientiertes Trainingsgerät.
Mit dem System lassen sich Grundlagenversuche zu 3-mm-LEDs, Zwei-Farben-LEDs, Infrarot-LEDs, RGB-LEDs, Display-LEDs sowie roten, gelben und grünen Leuchtdioden durchführen. Auch helle und ultrahelle Leuchtdioden sowie 10-mm-LEDs können untersucht werden.
Ansteuerschaltungen und PWM-Messung
Das Board unterstützt Untersuchungen von Ansteuerschaltungen wie Blink-LED, Spannungs- und Stromkonstantquelle, PWM und LED an Wechselspannung.
Für PWM-Versuche steht ein 12-V-LED-Matrix-Feld mit einstellbarer Pulsweitenmodulation zur Verfügung. Die Frequenz kann verändert werden, um die optimale Ansteuerfrequenz zu untersuchen; einzelne Kanäle sind abschaltbar und Frequenzmessungen erfolgen über drei BNC-Buchsen.
Zusätzlich sind Strommessungen am PWM-Signal und die Darstellung der PWM am Oszilloskop möglich. Unterschiedliche Glasvorsätze erlauben es, Farbwechsel, Lichtstärke, Abstrahlwinkel und Lichttemperatur sichtbar zu machen.
Beleuchtungstechnik mit handelsüblichen Leuchtmitteln
Das BASIC LED Board ermöglicht den Einsatz gängiger LED-Lampen mit den Fassungsarten GU10, GU5.3, GX53, E14 und E27. Durch die genormten Fassungen lassen sich LED-Leuchtmittel unterschiedlicher Hersteller und Betriebsparameter problemlos austauschen.
Im praktischen Betrieb sind Messungen von Strom, Leistung und Lichtverteilung möglich. Die 230-V-Lampen werden über 4-mm-Sicherheitsbrückenstecker betrieben; Strommessungen können mit handelsüblichen Multimetern durchgeführt werden.
Mechanische Ausführung und Einsatz
Die Frontplatte besteht aus 5 mm starkem Schichtpressstoff in mattblauer Ausführung und ist mit weißen Symbolen entsprechend den eingebauten Funktionsgruppen graviert. Die Rückseite ist durch ein stabiles graues Kunststoffgehäuse geschützt.
Das BASIC LED Board kann auch in einen Koffer eingeschraubt werden. Die Box dient dem sicheren Transport und der Aufbewahrung; sämtliche Versuche lassen sich ebenfalls direkt in der Box durchführen.
- 2-mm-Kleinspannungsbuchsen für 12-Volt-Versuche
- Integrierte Messgeräte für Strom, Beleuchtungsstärke und Temperatur
- Netzanschluss
- Netzspannung 230 V AC / 115 V AC (110 V AC), 50 ... 60 Hz; ca. 10 VA
- PWM
- Betriebsspannung 12 V DC
- Sockel und Lampen oberer Bereich
- Achtung: Betriebsspannung 230 V
- Integriertes Messgerät
- Strombereich 0 ... 100 mA; Temperaturmessung 10 ... 1000 °C; Beleuchtungsmesser 10 ... 99999 Lux
- Mechanische Ausführung
- 5 mm starker Schichtpressstoff, mattblau, weiße Gravur; Rückseite mit grauem stabilem Kunststoffgehäuse abgedeckt
- Abmessungen und Gewicht Board
- 532 x 297 x 140 mm (B x H x T); Gewicht 3,1 kg
- Abmessungen und Gewicht Box
- Board und Box Typ 2109.20: 580 x 450 x 155 mm; Gewicht ca. 6,3 kg
- Empfohlenes Zubehör
- Zubehörsatz Typ 2109.1 mit 3 Verbindungsleitungen 2 mm / 7,5 cm, 2 Verbindungsleitungen 2 mm / 100 cm, 2 Adaptern 4 mm Buchse auf 2 mm Stecker, 4 Sicherheitsleitungen 4 mm / 75 cm, 4 Verbindungssteckern 2 mm / 19 mm und 2 Sicherheitsverbindungssteckern 4 mm; Multimeter
- Versuchshandbuch
- V 0115 - LED Technik
- Lieferumfang
- Lampen- und Materialprobensatz im Produkt 2109 bereits enthalten
Die Angaben stammen aus den Inhaltsverzeichnissen der hps Versuchshandbücher (Titel, Nummern und Seiten). Die Handbücher werden mit den Trainingssystemen geliefert. Alle Handbücher und Versuche
V 0115 LED Technik Handbuch · 122 Seiten 40 Versuche
Hauptgerät des Handbuchs – gilt für alle Versuche Inhaltsverzeichnis ansehen
