Typ 1603
OPLAB Typ 1603

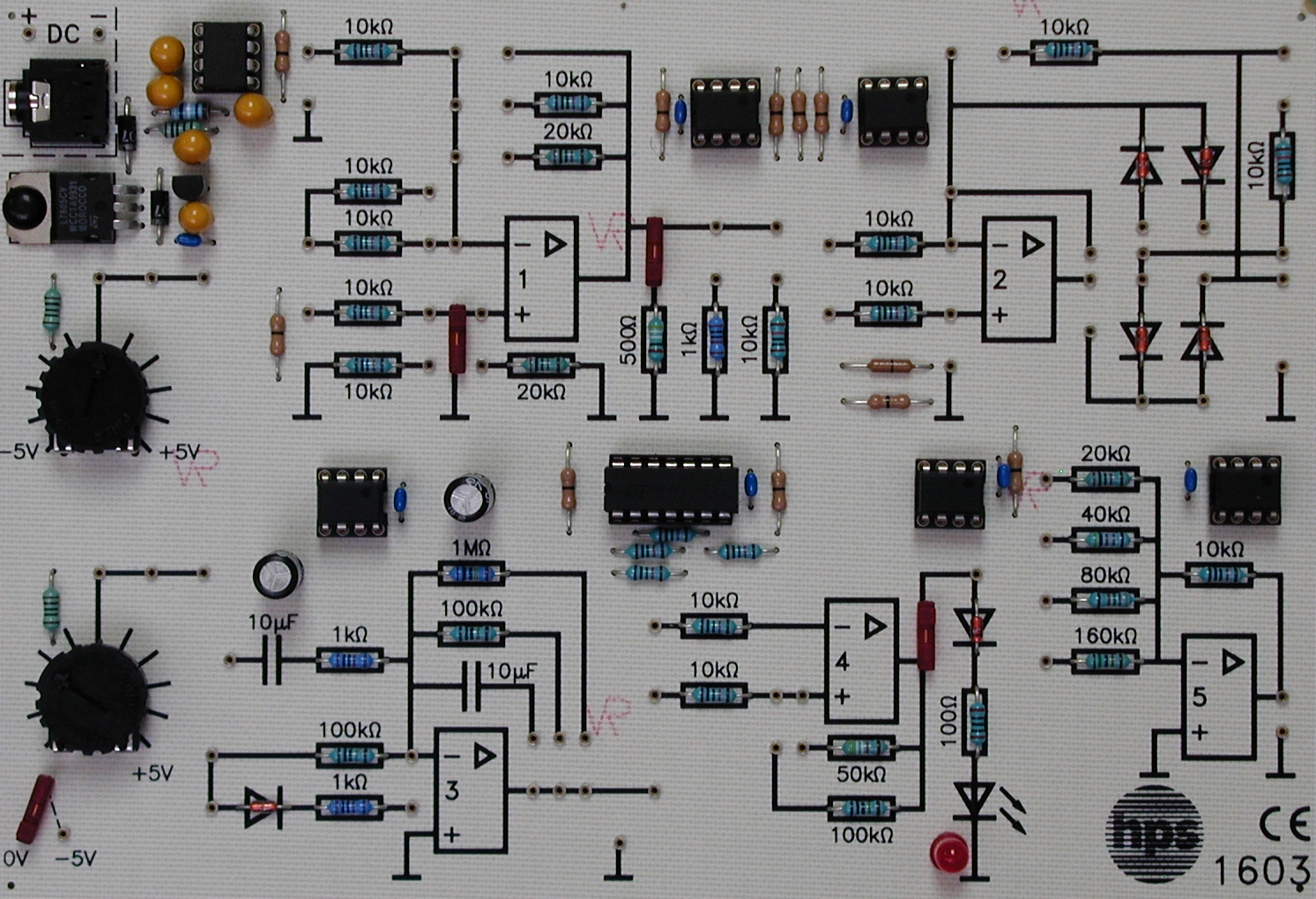

Das OPLAB Typ 1603 ist ein kompaktes LABLine-System für Versuche der analogen Schaltungstechnik mit Operationsverstärkern. Alle Bauelemente und Spannungsquellen sind so angeordnet, dass mit wenigen Steckbrücken schnell funktionsfähige OP-Schaltungen aufgebaut werden können.
- Kompaktes Trainingssystem für analoge Schaltungstechnik mit Operationsverstärkern
- Alle Bauelemente und Spannungsquellen übersichtlich auf einer Platine angeordnet
- Fünf Operationsverstärker für die gebräuchlichsten OP-Schaltungen
- OP1 für invertierende und nichtinvertierende Verstärker mit variabler Widerstandsbeschaltung
- OP2 für Gleichrichterschaltungen
- OP3 für Integrator- und Differenziererschaltungen
Operationsverstärker praxisnah aufbauen
Das OPLAB ist als Multi-Talent für Versuche der analogen Schaltungstechnik ausgelegt. Alle Bauelemente und Spannungsquellen sind so angeordnet, dass mit wenigen Steckbrücken und Verbindungsleitungen schnell funktionsfähige Schaltungen entstehen.
Damit eignet sich das Board für den systematischen Einstieg in den Aufbau und die Untersuchung klassischer Operationsverstärkerschaltungen im Unterricht und Labor.
Fünf OP-Stufen auf einer Platine
Fünf Operationsverstärker stehen für die gebräuchlichsten Schaltungsarten bereit: invertierende und nichtinvertierende Verstärker, Gleichrichterschaltungen, Integrierer, Differenzierer, Komparatoren mit und ohne Hysterese sowie ein Digital-Analog-Wandler.
Darüber hinaus lassen sich mehrere OPs zusammenschalten, zum Beispiel für den Aufbau eines Sägezahngenerators.
Signalquellen und Arbeitsheft
Die erforderlichen Eingangssignale für die OP-Schaltungen liefern zwei auf der Platine integrierte einstellbare Spannungsquellen oder das hps Messinterface Typ 1620.
Ein begleitendes Arbeitsheft deckt die wichtigsten Grundlagen und Anwendungen der Operationsverstärkertechnik ab und führt von Grundschaltungen bis zu Generator- und Wandleranwendungen.
- OP4 für Komparatorschaltungen mit und ohne Hysterese
- OP5 für Digital-Analog-Wandler
- Mehrere OPs können zu komplexeren Schaltungen wie einem Sägezahngenerator kombiniert werden
- Zwei integrierte einstellbare Spannungsquellen liefern Eingangssignale direkt auf dem Board
- Erweiterbar mit dem hps Messinterface Typ 1620
- Arbeitsheft mit zahlreichen OP-Themen verfügbar
- Spannungsversorgung
- 12 V DC über mitgeliefertes Steckernetzgerät
- Interne Versorgungsspannung
- +/- 7 V
- Abmessungen der Platine
- 190 x 130 mm
- Operationsverstärker-Funktionen
- OP1 invertierender / nichtinvertierender Verstärker; OP2 Gleichrichterschaltungen; OP3 Integrierer / Differenzierer; OP4 Komparator mit und ohne Hysterese; OP5 D/A-Wandler
- Signalerzeugung
- Zwei integrierte einstellbare Spannungsquellen oder hps Messinterface Typ 1620
- Empfohlene Messtechnik
- Einfaches Multimeter; hps Messinterface Typ 1620
- Theoretische Einführung in die Operationsverstärkertechnik
- Invertierende Grundschaltung
- Nichtinvertierender Verstärker
- Impedanzwandler
- Additionsglied
- Subtraktionsglied
- Differenzspannungsverstärker
- Komparator
- Schmitt-Trigger
- Präzisionsgleichrichter
- Integrator
- Dreieck- und Sägezahngenerator
- Differenzierer
- Digital / Analog-Wandler
Die Angaben stammen aus den Inhaltsverzeichnissen der hps Versuchshandbücher (Titel, Nummern und Seiten). Die Handbücher werden mit den Trainingssystemen geliefert. Alle Handbücher und Versuche
V 1653 OPLab Handbuch · 72 Seiten 36 Versuche
Hauptgerät des Handbuchs – gilt für alle Versuche Inhaltsverzeichnis ansehen
- 1.3 Bauformen S. 2
- 1.4 Kenndaten S. 3
- 2.2.1 Der invertierende Gleichspannungsverstärker S. 7
- 2.2.2 Der invertierende Gleichspannungsverstärker S. 8
- 2.2.3 Der invertierende Wechselspannungsverstärker S. 11
- 3.2.1 Der nichtinvertierende Gleichspannungsverstärker S. 14
- 3.2.2 Der nichtinvertierende Gleichspannungsverstärker S. 15
- 3.2.3 Der nichtinvertierende Wechselspannungsverstärker S. 17
- 4.2.1 Untersuchung eines Impedanzwandlers S. 20
- 5.2.1 Untersuchung eines Summierers S. 22
- 5.2.2 Untersuchung eines Summierers S. 23
- 5.2.3 Untersuchung eines verstärkenden Summierers S. 24
- 5.2.4 Untersuchung eines verstärkenden Summierers S. 25
- 5.2.5 Addition von Gleich- und Wechselspannungen S. 26
- 6.2.1 Untersuchung eines Subtrahieres S. 28
- 6.2.2 Untersuchung eines Subtrahieres S. 29
- 7.2.1 Untersuchung eines Differenzspannungsverstärkers S. 31
- 7.2.2 Untersuchung eines Differenzspannungsverstärkers S. 32
- 8.2.1 Untersuchung eines Komparators S. 34
- 8.2.2 Untersuchung eines Komparators S. 35
- 9.2.1 Messung der Umschaltpunkte eines Schmitt-Triggers S. 37
- 9.2.2 Die Hysteresekennlinie eines Operationsverstärkers S. 40
- 9.2.3 Die Verschiebung der Schaltschwellen beim Schmitt-Trigger S. 41
- 10.2.1 Die einfache Einweg-Gleichrichtung mit Diode S. 43
- 10.2.2 Untersuchung eines Einweg-Präzisionsgleichrichters S. 44
- 10.2.3 Untersuchung eines Zweiweg-Präzisionsgleichrichters S. 46
- 11.2.1 Integration einer Rechteckspannung S. 48
- 11.2.2 Integration einer Sinusspannung S. 50
- 12.2.1 Untersuchung des Dreieckgenerators S. 53
- 12.2.2 Untersuchung des Sägezahngenerators S. 54
- 13.2.1 Differenziation einer Dreieckspannung S. 56
- 13.2.2 Differenziation einer Sinusspannung S. 57
- 13.2.3 Differenziation einer Rechteckspannung S. 58
- 14.2.1 Untersuchung eines D/A-Wandlers S. 61
- 15.2.1 Untersuchung des Frequenzverhaltens eines Tiefpassfilters S. 65
- 15.2.2 Untersuchung eines Tiefpassfilters bei Rechteckspannung S. 67
