Typ 9167 ...
Experimentierplatinen (Punktraster / Streifenraster)

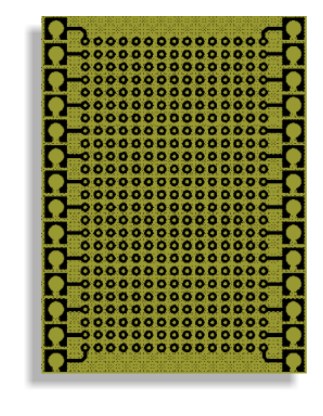

Experimentierplatinen 70 x 52 mm mit Punktraster (Typ 9167) oder Streifenraster (Typ 9167.1) für eigene steckbare Module im Leergehäuse Typ 9152.7.
Beschreibung
zur Herstellung eigener steckbarer Module in Verbindung mit dem Leergehäuse Typ 9152.7
Auf der rechten und linken Längsseite der Experimentierplatine befinden sich jeweils 14 Bohrungen (2,8 mm Durchmesser) zum Einlöten der Bundhülsen (Typ 9168).
Technische Daten
- Material: 1,5 mm starkes Epoxid
- Abmessung einer einzelnen Experimentierplatine: 70 x 52 mm
- Anzahl der Löcher: 375, angeordnet im 2,54-mm-Raster, 1 mm Durchmesser
- Die Lieferung erfolgt auf einem Nutzen zu je 12 Stück.
- Abmessung eines Nutzens: 250 x 260 mm
Ausführungen
| Typ | Ausführung |
|---|---|
| 9167 | Experimentierplatine mit Punktraster |
| 9167.1 | Experimentierplatine mit Streifenraster |
