Typ 9152.7
Leergehäuse (75 x 56 x 35 mm, Serie 94xx)

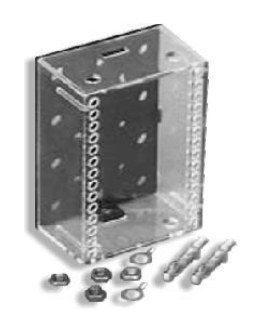

Steckbares Leergehäuse 75 x 56 x 35 mm (Serie 94xx) mit Schnappverschluss und Klemmvorrichtung für die Experimentierplatinen Typ 9167 / 9167.1.
Beschreibung
Leergehäuse (Serie 94xx) mit 2 vergoldeten Lamellensteckern, 4 mm Ø, 2 Muttern und 1 Lötfahne.
Das Leergehäuse ist für den Einbau der Experimentierplatine bestimmt. Es besteht aus einem Oberteil, gefertigt aus unzerbrechlichem Klarsichtkunststoff, und einem stabilen Unterteil, gefertigt aus schwarzem glasfaserverstärktem Kunststoff. Im Unterteil befinden sich im 19-mm-Raster angeordnete Bohrungen, die zum Einschrauben von Lamellensteckern bestimmt sind.
Ober- und Unterteil sind durch zwei Schnappverschlüsse miteinander verbunden; dadurch ist ein schnelles und problemloses Schließen und Öffnen des Gehäuses möglich. Der Einbau der Experimentierplatine erfolgt durch eine Klemmvorrichtung, eine zusätzliche Verschraubung ist nicht erforderlich.
Auf der Frontseite des Oberteils befinden sich auf der rechten und linken Längsseite jeweils 14 Bohrungen zum Durchstecken der in die Experimentierplatine eingelöteten Bundhülsen.
Technische Daten
- Steckeranordnung im 19-mm-Raster
- Steckerdurchmesser: 4 mm
- Gehäuseabmessungen: 75 x 56 x 35 mm (B x T x H)
- Abstand der eingebauten Experimentierplatine zum Gehäuseoberteil: 18 mm
- Abstand der eingebauten Experimentierplatine zum Gehäuseunterteil: 9 mm
- mitgeliefertes Zubehör: 2 Lamellenstecker (4 mm) Typ 9160.1, mit Lötfahnen und Muttern
Bausatz für eigene steckbare Module
Der Bausatz wurde entwickelt, um eigene steckbare Module mit einfachen bis hin zu komplexen Schaltungen der Elektrotechnik / Elektronik, auch über das hps Standardprogramm hinaus, herzustellen. Er setzt sich aus folgenden Einzelkomponenten zusammen:
- Leergehäuse (Typ 9152.7)
- Schild zum Beschriften des Leergehäuses (Typ 9162.5-6)
- Experimentierplatine (Typ 9167 oder Typ 9167.1)
- Bundhülsen (Typ 9168)
