Typ 9131 ...

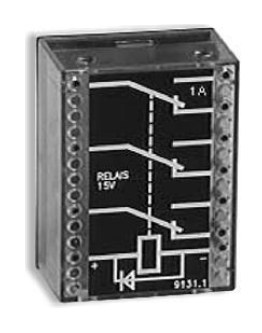

Relais (ohne Treiber)
Steckbare Relais mit drei Wechslern für Nennspannungen 5 V, 15 V und 24 V, Spulenanschluss über 4-mm-Stecker oder 2-mm-Buchsen.
Beschreibung
steckbar, in unzerbrechlichem Klarsicht-Kunststoffgehäuse, mit zwei vergoldeten Lamellensteckern
Die Schaltzeichen sind auf der Gehäuseoberseite weiß aufgedruckt.
Das Relais ist mit drei Wechslern ausgestattet, die von der Gehäuseoberseite aus über 2-mm-Buchsen beschaltet werden können.
Die Spule ist über 4-mm-Stecker im Gehäuseboden oder über zwei 2-mm-Buchsen von der Gehäuseoberseite aus anzuschließen.
Der Schaltzustand wird durch eine Leuchtdiode angezeigt.
Technische Daten
- Steckeranordnung im 19-mm-Raster
- Steckerdurchmesser: 4 mm
- Gehäuseabmessungen: 75 x 56 x 35 mm (B x T x H)
Relaiskontakte (alle Typen)
- Material: Ag/Pd
- schaltbare Leistung: 30 VA
- schaltbarer Strom: 1 A (DC / AC)
- schaltbare Spannung: 100 V (DC / AC)
- Übergangswiderstand: 60 mΩ (Typen 9131.1 und 9131.3)
Relaisspule
| Typ | Nenngleichspannung | Windungszahl | Wicklungswiderstand |
|---|---|---|---|
| 9131.5 | 24 V | k. A. | k. A. |
| 9131.1 | 15 V | 3120 | 210 Ω +/- 21 Ω |
| 9131.3 | 5 V | 1200 | 40 Ω +/- 4 Ω |
Hinweis
Aus Gründen der Berührungssicherheit dürfen die Bauelemente nur bis zur höchstzulässigen Schutzkleinspannung betrieben werden.
