Typ 9131.2
Relais (mit Treiber)

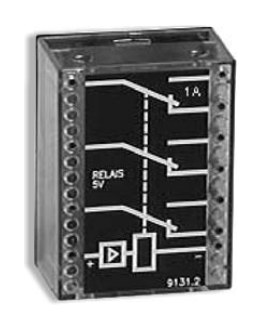

Steckbares Relais mit drei Wechslern und eingebauter Treiberstufe für TTL-Ansteuerung, Betriebsspannung 5 V DC.
Beschreibung
steckbar, in unzerbrechlichem Klarsicht-Kunststoffgehäuse, mit zwei vergoldeten Lamellensteckern
Die Schaltzeichen sind auf der Gehäuseoberseite weiß aufgedruckt.
Das Relais ist mit drei Wechslern ausgestattet, die von der Gehäuseoberseite aus über 2-mm-Buchsen beschaltet werden können.
Die Betriebsspannungszuführung (5 V DC) erfolgt über die Stecker im Gehäuseboden. Das Relais kann über die eingebaute Treiberstufe mit TTL-Impulsen angesteuert werden.
Der Schaltzustand wird durch eine Leuchtdiode angezeigt.
Technische Daten
- Steckeranordnung im 19-mm-Raster
- Steckerdurchmesser: 4 mm
- Gehäuseabmessungen: 75 x 56 x 35 mm (B x T x H)
- Betriebsspannung: 5 V DC
- Eingang des Treibers: TTL-Signal
- Eingangsstrom: 100 µA
Relaiskontakte
- Material: Ag
- schaltbarer Strom: 1 A (DC / AC)
- schaltbare Spannung: 100 V (DC / AC)
- schaltbare Leistung: 30 VA
- Übergangswiderstand: 50 mΩ
Hinweis
Aus Gründen der Berührungssicherheit dürfen die Bauelemente nur bis zur höchstzulässigen Schutzkleinspannung betrieben werden.
