Kippschalter (ein/aus, einpolig)

Typ 9125

Kippschalter (ein/aus, einpolig)

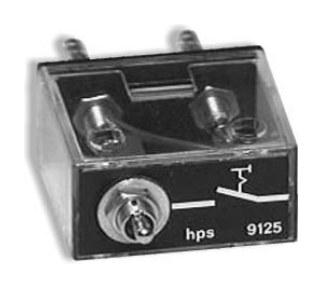

Steckbarer einpoliger Ein/Aus-Kippschalter (5 A bei 120 V AC / 28 V DC) im Klarsicht-Kunststoffgehäuse.

Beschreibung

steckbar, in unzerbrechlichem Klarsicht-Kunststoffgehäuse, mit zwei vergoldeten Lamellensteckern

Das Schaltzeichen ist auf der Gehäuseoberseite weiß aufgedruckt.

Technische Daten

  • Steckerabstand: 19 mm
  • Steckerdurchmesser: 4 mm
  • Gehäuseabmessungen: 38 x 19 x 35 mm (B x T x H)
  • Schaltstrom: 5 A (bei 120 V AC; 28 V DC)
  • Schaltstrom: 2 A (bei 250 V AC)
  • Übergangswiderstand des Kippschalters: 10 mΩ

Hinweis

Aus Gründen der Berührungssicherheit dürfen die Bauelemente nur bis zur höchstzulässigen Schutzkleinspannung betrieben werden.
