Leuchtdioden

Typ 9121 ...

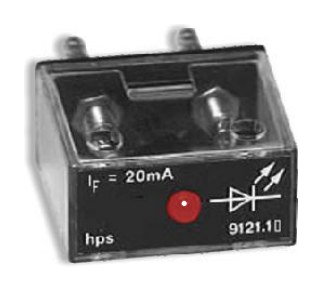

Leuchtdioden

Steckbare Leuchtdioden in Grün, Gelb und Rot, auch mit Vorwiderstand für 5 V und 15 V sowie als Blink-LED.

Beschreibung

steckbar, in unzerbrechlichem Klarsicht-Kunststoffgehäuse, mit zwei vergoldeten Lamellensteckern

Das Schaltzeichen ist auf der Gehäuseoberseite weiß aufgedruckt.

Technische Daten

  • Steckerabstand: 19 mm
  • Steckerdurchmesser: 4 mm
  • Gehäuseabmessungen: 38 x 19 x 35 mm (B x T x H)

Einzeltypen

Farbe Typ UR UF (bei IF = 20 mA)
grün 9121.10-GN 5 V 2,0 V ... 2,6 V
gelb 9121.10-YE 5 V 2,0 V ... 2,6 V
rot 9121.10-RD 5 V 1,6 V ... 2,0 V
grün 9121.11-GN-5V 5 V mit Vorwiderstand
rot 9121.11-RD-5V 5 V mit Vorwiderstand
gelb 9121.11-YE-5V 5 V mit Vorwiderstand
grün 9121.12-GN-15V 15 V mit Vorwiderstand
gelb 9121.12-YE-15V 15 V mit Vorwiderstand
rot 9121.12-RD-15V 15 V mit Vorwiderstand
rot 9121.13 5 V Blink-LED

UR = Sperrspannung, IF = Durchlassstrom, UF = Durchlassspannung

Zurück zur Übersicht Katalogseite 14 (PDF)

Typnummern, wie sie in den Bauelemente-Übersichten und Versuchen der hps Handbücher genannt werden. Die Detailseite je Typ zeigt die Versuche, in denen er verwendet wird. Stand 06.09.2026

Typ Beschreibung Versuche Handbücher
9121.10 Keine Beschreibung im Handbuch 2 V 0103 V 0105
9121.12 Keine Beschreibung im Handbuch V 0106
9121.10.3 LED 4 V 0103 V 0105

Für Typen ohne Beschreibung liegt im Handbuch nur die Typnummer vor.

Die Angaben stammen aus den Inhaltsverzeichnissen der hps Versuchshandbücher (Titel, Nummern und Seiten). Die Handbücher werden mit den Trainingssystemen geliefert. Alle Handbücher und Versuche

V 0103 Halbleiterbauelemente Handbuch · 168 Seiten 2 Versuche

In 2 Versuchen genannt Im Handbuch als 9121.10.3, 9121.10 Inhaltsverzeichnis ansehen

  1. 1.2 Kennliniendarstellung von Dioden verschiedener Halbleiterwerkstoffe 1 × S. 3
  2. 3 Leuchtdioden 2 × S. 27
V 0105 Grundlagenversuche Elektrotechnik–Elektronik Handbuch · 274 Seiten 2 Versuche

In 2 Versuchen genannt Im Handbuch als 9121.10.3, 9121.10 Inhaltsverzeichnis ansehen

  1. 17.2 Kennliniendarstellung von Dioden verschiedener Halbleiterwerkstoffe 1 × S. 163
  2. 17.7 Leuchtdioden 2 × S. 179
