Lampen

Typ 9121 ...

Lampen

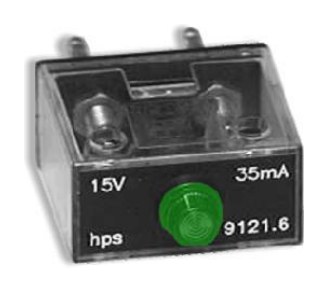

Steckbare Lampen in Grün, Rot und Blau für 15 V und 24 V im Klarsicht-Kunststoffgehäuse.

Beschreibung

steckbar, in unzerbrechlichem Klarsicht-Kunststoffgehäuse, mit zwei vergoldeten Lamellensteckern

Technische Daten

  • Steckerabstand: 19 mm
  • Steckerdurchmesser: 4 mm
  • Gehäuseabmessungen: 38 x 19 x 35 mm (B x T x H)

Einzeltypen

Farbe Typ Nennspannung Stromaufnahme
grün 9121.1 15 V 82 mA
grün 9121.6 15 V 35 mA
rot 9121.2 15 V 82 mA
blau 9121.3 15 V 82 mA
grün 9121.7 24 V 35 mA
Zurück zur Übersicht Katalogseite 15 (PDF)

Typnummern, wie sie in den Bauelemente-Übersichten und Versuchen der hps Handbücher genannt werden. Die Detailseite je Typ zeigt die Versuche, in denen er verwendet wird. Stand 06.09.2026

Typ Beschreibung Versuche Handbücher
9121.1 Lampe 15 V 14 V 0101 V 0103 V 0104 V 0105
9121.6 grün · 15 V · 35 mA V 0106

Die Angaben stammen aus den Inhaltsverzeichnissen der hps Versuchshandbücher (Titel, Nummern und Seiten). Die Handbücher werden mit den Trainingssystemen geliefert. Alle Handbücher und Versuche

V 0101 Gleichstromtechnik Handbuch · 92 Seiten 2 Versuche

In 2 Versuchen genannt Im Handbuch als 9121.1 Inhaltsverzeichnis ansehen

  1. 1 Elektrischer Stromkreis 1 × S. 1
  2. 4.4 PTC-Widerstand (Kaltleiter) 1 × S. 19
V 0103 Halbleiterbauelemente Handbuch · 168 Seiten 2 Versuche

In 2 Versuchen genannt Im Handbuch als 9121.1 Inhaltsverzeichnis ansehen

  1. 8.2 Thyristortriode (Thyristor) 3 × S. 84
  2. 8.3 Zweirichtungsthyristor (TRIAC) 2 × S. 89
V 0104 Grundschaltungen der Elektronik Handbuch · 243 Seiten 6 Versuche

In 6 Versuchen genannt Im Handbuch als 9121.1 Inhaltsverzeichnis ansehen

  1. 2.1.4 Bistabile Kippschaltung (Flip-Flop) 1 × S. 56
  2. 5.1.1 Anschnittsteuerung mit Gleichrichterwirkung 1 × S. 99
  3. 5.1.2 Anschnittsteuerung ohne Gleichrichterwirkung 1 × S. 104
  4. 5.2 Anschnittsteuerung mit TRIAC 1 × S. 108
  5. 5.3 Vollwellensteuerung mit Nullspannungsschalter 2 × S. 111
  6. 5.4 Gleichspannungsschalter mit Thyristoren 1 × S. 115
V 0105 Grundlagenversuche Elektrotechnik–Elektronik Handbuch · 274 Seiten 4 Versuche

In 4 Versuchen genannt Im Handbuch als 9121.1 Inhaltsverzeichnis ansehen

  1. 1 Elektrischer Stromkreis 1 × S. 1
  2. 4.4 PTC-Widerstand (Kaltleiter) 1 × S. 19
  3. 19.1 Thyristortriode (Thyristor) 3 × S. 213
  4. 19.2 Gleichspannungsschalter mit Thyristoren 1 × S. 218
