Spulen (mit Luftspalt)

Typ 9119 ...

Spulen (mit Luftspalt)

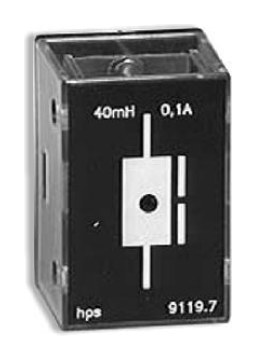

Steckbare Spulen mit Luftspalt von 10 µH bis 200 mH, teilweise mit abstimmbarem Kern, im Klarsicht-Kunststoffgehäuse.

Beschreibung

steckbar, in unzerbrechlichem Klarsicht-Kunststoffgehäuse, mit zwei vergoldeten Lamellensteckern

Das Schaltzeichen ist auf der Gehäuseoberseite weiß aufgedruckt.

Die Spulen mit den Typennummern 9119.5 ... 9119.10 sind mit einem abstimmbaren Kern ausgestattet.

Der mit einem Stern gekennzeichnete Typ 9119.15 ist in ein kleines Gehäuse eingebaut (38 x 19 x 35 mm, Steckerabstand 19 mm).

Technische Daten

  • Steckerabstand: 38 mm
  • Steckerdurchmesser: 4 mm
  • Gehäuseabmessungen: 38 x 57 x 35 mm (B x T x H)
  • Strom: max. 50 mA

Einzeltypen

Induktivität Widerstand Typ
10,0 µH k. A. 9119.12
100,0 µH k. A. 9119.14
1,0 mH 0,2 Ω 9119.1
2,5 mH 0,3 Ω 9119.2
10,0 mH 2 Ω 9119.5
10,0 mH 35 Ω 9119.15 *
20,0 mH 3,5 Ω 9119.6
40,0 mH 5 Ω 9119.7
80,0 mH 8 Ω 9119.8
100,0 mH 10 Ω 9119.9
200,0 mH 15 Ω 9119.10

* kleines Gehäuse

Zurück zur Übersicht Katalogseite 18 (PDF)

Typnummern, wie sie in den Bauelemente-Übersichten und Versuchen der hps Handbücher genannt werden. Die Detailseite je Typ zeigt die Versuche, in denen er verwendet wird. Stand 06.09.2026

Typ Beschreibung Versuche Handbücher
9119.9 Spule 100 mH 30 V 0102 V 0103 V 0104 V 0105
9119.15 10,0 mH · 35 Ω V 0103

Die Angaben stammen aus den Inhaltsverzeichnissen der hps Versuchshandbücher (Titel, Nummern und Seiten). Die Handbücher werden mit den Trainingssystemen geliefert. Alle Handbücher und Versuche

V 0102 Wechselstromtechnik Handbuch · 160 Seiten 13 Versuche

In 13 Versuchen genannt Im Handbuch als 9119.9 Inhaltsverzeichnis ansehen

  1. 4.2 Ein- und Ausschaltvorgang an einer Spule 1 × S. 55
  2. 4.3 Phasenverschiebung zwischen Strom und Spannung an einer Spule 1 × S. 59
  3. 4.4 Induktiver Blindwiderstand einer Spule 1 × S. 61
  4. 4.5 Reihenschaltung von Spulen 1 × S. 63
  5. 4.6 Parallelschaltung von Spulen 1 × S. 65
  6. 4.7 Blindleistung einer Spule 1 × S. 67
  7. 5.4 Reihenschaltung von Widerstand und Spule 1 × S. 79
  8. 5.5 Parallelschaltung von Widerstand und Spule 1 × S. 83
  9. 5.6 Reihenschaltung von Kondensator und Spule 1 × S. 87
  10. 5.7 Parallelschaltung von Kondensator und Spule 1 × S. 91
  11. 5.8 Reihenschaltung von Widerstand, Kondensator und Spule 1 × S. 95
  12. 5.9 Parallelschaltung von Widerstand, Kondensator und Spule 1 × S. 99
  13. 5.10 Wirk-, Blind- und Scheinleistung 1 × S. 103
V 0104 Grundschaltungen der Elektronik Handbuch · 243 Seiten 2 Versuche

In 2 Versuchen genannt Im Handbuch als 9119.9 Inhaltsverzeichnis ansehen

  1. 2.3.2 Sinusgenerator mit LC-Glied 1 × S. 63
  2. 4.2.3 Schaltspannungsregler 1 × S. 92
V 0105 Grundlagenversuche Elektrotechnik–Elektronik Handbuch · 274 Seiten 15 Versuche

In 15 Versuchen genannt Im Handbuch als 9119.9 Inhaltsverzeichnis ansehen

  1. 14.2 Ein- und Ausschaltvorgang an einer Spule 1 × S. 103
  2. 14.3 Phasenverschiebung zwischen Strom und Spannung an einer Spule 1 × S. 107
  3. 14.4 Induktiver Blindwiderstand einer Spule 1 × S. 109
  4. 14.5 Reihenschaltung von Spulen 1 × S. 111
  5. 14.6 Parallelschaltung von Spulen 1 × S. 113
  6. 14.7 Blindleistung einer Spule 1 × S. 115
  7. 15.4 Reihenschaltung von Widerstand und Spule 1 × S. 127
  8. 15.5 Parallelschaltung von Widerstand und Spule 1 × S. 131
  9. 15.6 Reihenschaltung von Kondensator und Spule 1 × S. 135
  10. 15.7 Parallelschaltung von Kondensator und Spule 1 × S. 139
  11. 15.8 Reihenschaltung von Widerstand, Kondensator und Spule 1 × S. 143
  12. 15.9 Parallelschaltung von Widerstand, Kondensator und Spule 1 × S. 147
  13. 15.10 Wirk-, Blind- und Scheinleistung 1 × S. 151
  14. 21.5 Maxwell-Brücke 1 × S. 251
  15. 21.6 Maxwell-Wien-Brücke 1 × S. 253
