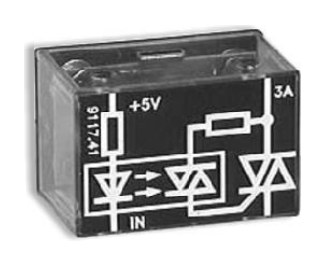

Typ 9117.41
Triac-Koppler
Steckbarer Triac-Koppler (600 V / 3 A) zum Schalten von Lasten mit 24 V ... 230 V AC durch TTL-Impulse.
Beschreibung
steckbar, in unzerbrechlichem Klarsicht-Kunststoffgehäuse, mit vier vergoldeten Lamellensteckern
Das Schaltzeichen ist auf der Gehäuseoberseite weiß aufgedruckt.
Der Steuereingang ist TTL-kompatibel (active low) und ist von der Lastseite galvanisch getrennt.
Der Triac-Koppler eignet sich zum Schalten von Lasten durch TTL-Impulse.
Technische Daten
- Steckeranordnung im 19-mm-Raster
- Steckerdurchmesser: 4 mm
- Spitzensperrspannung und Dauereffektivstrom des Triacs: UDRM = 600 V, ITRMS = 3 A
- Spannungsbereich: 24 V ... 230 V (AC), 50 ... 60 Hz
- Steuerstrom: 10 mA (bei 5 V)
- Gehäuseabmessungen: 57 x 38 x 35 mm (B x T x H)
Hinweis
Aus Gründen der Berührungssicherheit dürfen die Bauelemente nur bis zur höchstzulässigen Schutzkleinspannung betrieben werden.
