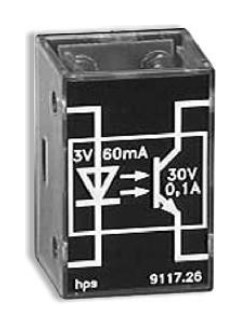

Typ 9117.26
Transistor-Koppler
Steckbarer Transistor-Koppler (Optokoppler mit GaAs-Leuchtdiode und Fototransistor) mit vier vergoldeten Lamellensteckern.
Beschreibung
steckbar, in unzerbrechlichem Klarsicht-Kunststoffgehäuse, mit vier vergoldeten Lamellensteckern
Das Schaltzeichen ist auf der Gehäuseoberseite weiß aufgedruckt.
Technische Daten
- Steckeranordnung im 19-mm-Raster
- Steckerdurchmesser: 4 mm
- Gehäuseabmessungen: 38 x 57 x 35 mm (B x T x H)
Technische Daten der GaAs-Leuchtdiode
- Sperrspannung: UR = 3 V
- Durchlassstrom: IF = 60 mA
- Gesamtverlustleistung: Ptot = 100 mW
- Durchlassspannung (bei IF = 10 mA): UF = 1,2 ... 1,7 V
Technische Daten des Fototransistors
- Kollektor-Emitter-Spannung: UCE0 = 30 V
- Kollektorstrom: IC = 100 mA
- Gesamtverlustleistung: Ptot = 150 mW
