Kondensatoren (großes Gehäuse)

Typ 9112 ...

Kondensatoren (großes Gehäuse)

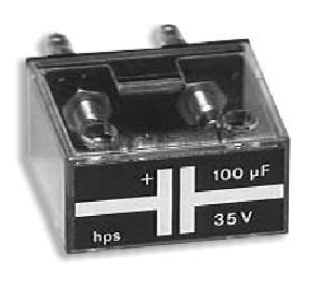

Kondensatoren und Elektrolyt-Kondensatoren der Typen 9112 ... im größeren steckbaren Gehäuse (Steckerabstand 38 mm).

Beschreibung

Die Typen 9112 ... sind die Kondensatoren und Elektrolyt-Kondensatoren mit größerer Kapazität; sie sind in das größere Gehäuse eingebaut.

steckbar, in unzerbrechlichem Klarsicht-Kunststoffgehäuse, mit zwei vergoldeten Lamellensteckern

Das Schaltzeichen ist auf der Gehäuseoberseite weiß aufgedruckt.

Technische Daten

  • Steckerabstand: 38 mm
  • Steckerdurchmesser: 4 mm
  • Gehäuseabmessungen: 38 x 57 x 35 mm (B x T x H)
  • Kapazitätstoleranz: Kondensatoren +/- 20 %, Elektrolyt-Kondensatoren +50 % ... -20 %

Kondensatoren

Wert Typ
2,2 µF 9112.1-2
4,7 µF 9112.1-3
10 µF 9112.1-4

Elektrolyt-Kondensatoren

Wert Ausführung Typ
22 µF / 63 V ungepolt 9112.1-9
47 µF / 40 V ungepolt 9112.1-10
100 µF / 40 V ungepolt 9112.1-11
220 µF / 35 V gepolt 9112.1-13
1000 µF / 35 V gepolt 9112.1-14
2200 µF / 25 V gepolt 9112.1-6

Hinweis

Die übrigen Werte sind bei den Kondensatoren (Typen 9110 ...) und Elektrolyt-Kondensatoren (Typen 9111 ...) aufgeführt.

Aus Gründen der Berührungssicherheit dürfen die Bauelemente nur bis zur höchstzulässigen Schutzkleinspannung betrieben werden.

Zurück zur Übersicht Katalogseite 7 (PDF)

Typnummern, wie sie in den Bauelemente-Übersichten und Versuchen der hps Handbücher genannt werden. Die Detailseite je Typ zeigt die Versuche, in denen er verwendet wird. Stand 06.09.2026

Typ Beschreibung Versuche Handbücher
9112.1-5 470 µF 9 V 0103 V 0104

Die Angaben stammen aus den Inhaltsverzeichnissen der hps Versuchshandbücher (Titel, Nummern und Seiten). Die Handbücher werden mit den Trainingssystemen geliefert. Alle Handbücher und Versuche

V 0103 Halbleiterbauelemente Handbuch · 168 Seiten 2 Versuche

In 2 Versuchen genannt Im Handbuch als 9112.1-5 Inhaltsverzeichnis ansehen
