Elektrolyt-Kondensatoren

Typ 9111 ...

Elektrolyt-Kondensatoren

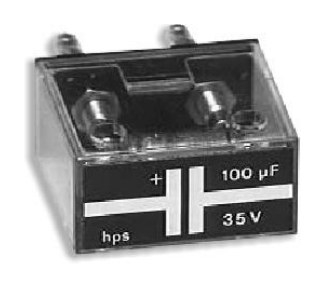

Steckbare Elektrolyt-Kondensatoren von 2,2 µF bis 2200 µF im Klarsicht-Kunststoffgehäuse, auch mit Verpolungsschutzdiode.

Beschreibung

steckbar, in unzerbrechlichem Klarsicht-Kunststoffgehäuse, mit zwei vergoldeten Lamellensteckern

Das Schaltzeichen ist auf der Gehäuseoberseite weiß aufgedruckt.

Die mit einem Stern gekennzeichneten Typen 9112 ... haben ein größeres Gehäuse (Steckerabstand 38 mm, 38 x 57 x 35 mm).

Technische Daten

  • Steckeranordnung im 19-mm-Raster
  • Steckerdurchmesser: 4 mm
  • Kapazitätstoleranz: +50 % ... -20 %
  • Gehäuseabmessungen: 38 x 19 x 35 mm (B x T x H)

Einzeltypen

Wert Ausführung Typ
2,2 µF / 63 V gepolt 9111.1-1
4,7 µF / 63 V gepolt 9111.1-2
10 µF / 63 V gepolt 9111.1-3
22 µF / 63 V gepolt 9111.1-4
22 µF / 63 V ungepolt 9112.1-9 *
47 µF / 63 V gepolt 9111.1-5
47 µF / 40 V ungepolt 9112.1-10 *
100 µF / 35 V gepolt 9111.2-1
100 µF / 40 V ungepolt 9112.1-11 *
220 µF / 35 V gepolt 9112.1-13 *
470 µF / 35 V gepolt 9112.1-5
1000 µF / 35 V gepolt 9112.1-14 *
2200 µF / 25 V gepolt 9112.1-6 *

Elektrolyt-Kondensatoren mit Verpolungsschutzdiode (1N 4007)

Wert Typ
47 µF / 63 V 9111.1-6
470 µF / 16 V 9111.2-2

Hinweis

* größeres Gehäuse

Aus Gründen der Berührungssicherheit dürfen die Bauelemente nur bis zur höchstzulässigen Schutzkleinspannung betrieben werden.

Zurück zur Übersicht Katalogseite 7 (PDF)

Typnummern, wie sie in den Bauelemente-Übersichten und Versuchen der hps Handbücher genannt werden. Die Detailseite je Typ zeigt die Versuche, in denen er verwendet wird. Stand 06.09.2026

Typ Beschreibung Versuche Handbücher
9111.1-3 10 µF 10 V 0103 V 0104
9111.1-6 47 µF / 63 V V 0106
9111.2-1 100 µF 9 V 0103 V 0104
9111.2-2 470 µF / 16 V V 0106
9111.3-4 1,0 µF 1 V 0103

Die Angaben stammen aus den Inhaltsverzeichnissen der hps Versuchshandbücher (Titel, Nummern und Seiten). Die Handbücher werden mit den Trainingssystemen geliefert. Alle Handbücher und Versuche

V 0103 Halbleiterbauelemente Handbuch · 168 Seiten 3 Versuche

In 3 Versuchen genannt Im Handbuch als 9111.2-1, 9111.1-3, 9111.3-4 Inhaltsverzeichnis ansehen

  1. 1.3 Einpuls-Mittelpunktschaltung M1 1 × S. 5
  2. 1.4 Zweipuls-Brückenschaltung B2 1 × S. 8
  3. 2.5 Spannungsstabilisierung mit Z-Dioden 1 × S. 25
V 0104 Grundschaltungen der Elektronik Handbuch · 243 Seiten 13 Versuche

In 13 Versuchen genannt Im Handbuch als 9111.1-3, 9111.2-1 Inhaltsverzeichnis ansehen

  1. 1.2 Verstärkergrundschaltungen mit Feldeffekt-Transistoren (FET) 3 × S. 6
  2. 1.3.3 Emittergekoppelter Verstärker 1 × S. 18
  3. 1.3.6 Zweistufiger Gleichspannungsverstärker mit Komplementärtransistoren 1 × S. 29
  4. 1.5.1 Gegenkopplung 3 × S. 37
  5. 1.5.2 Mitkopplung 1 × S. 43
  6. 2.1.3 Monostabile Kippschaltung 1 × S. 54
  7. 2.3.2 Sinusgenerator mit LC-Glied 1 × S. 63
  8. 3.2 Frequenzmodulator 1 × S. 70
  9. 4.1.1 Einpuls-Mittelpunktschaltung M1 1 × S. 73
  10. 4.1.2 Zweipuls-Brückenschaltung B2 1 × S. 76
  11. 4.1.3 Drehstromgleichrichter 2 × S. 79
  12. 4.1.4 Spannungsvervielfacher 2 × S. 83
  13. 4.3 Gleichspannungswandler 1 × S. 96
