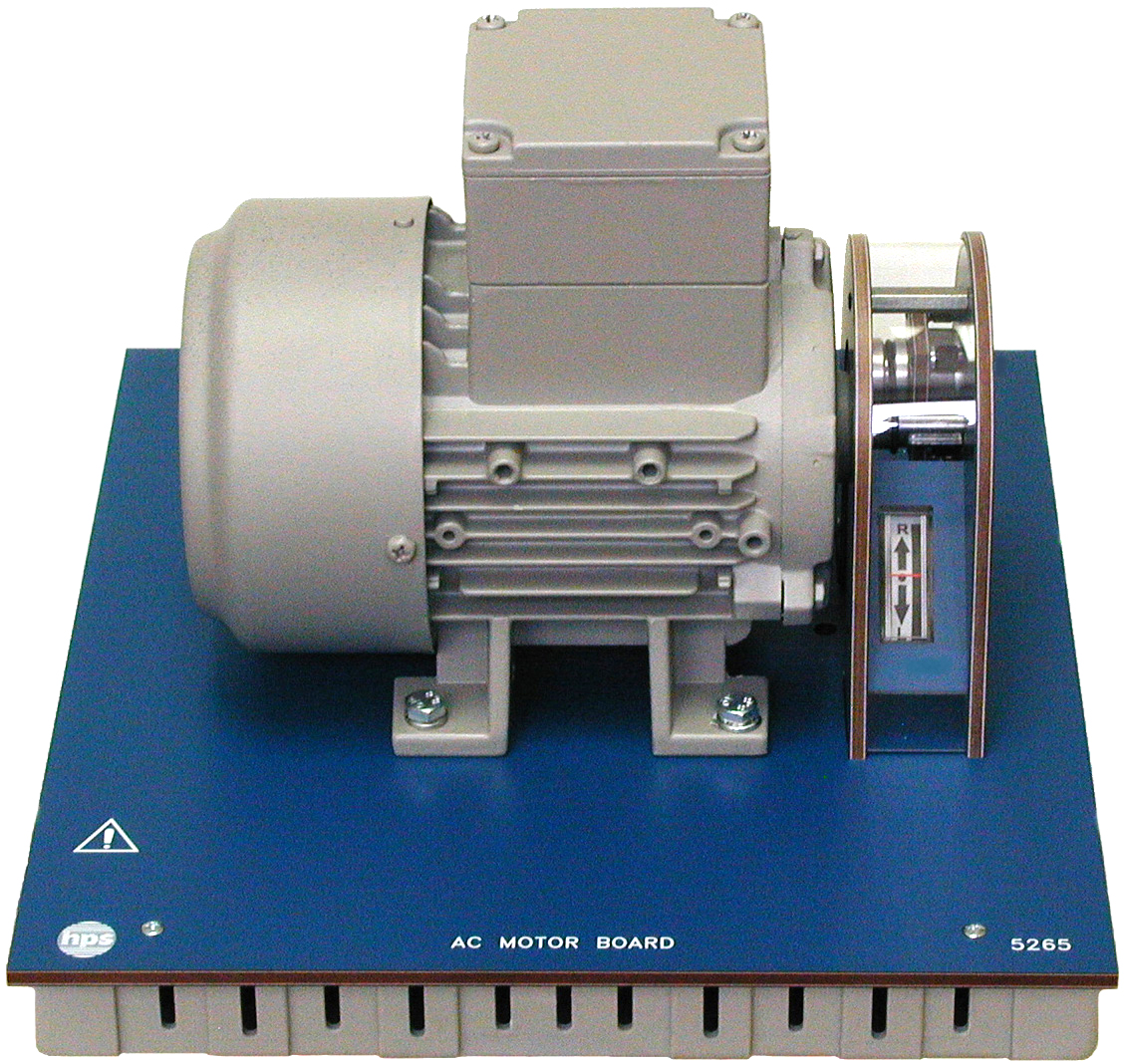

Typ 5265
AC MOTOR BOARD (Zubehör zum 5264)
Das AC MOTOR BOARD ist das passende Zubehör zum FREQUENCY CONVERTER BOARD Typ 5264. Es kombiniert einen Drehstromasynchronmotor mit Tachogenerator und Anzeigeeinheit, damit Drehrichtung und Drehzahl praxisnah beobachtet und gemessen werden können.
- Drehstromasynchronmotor für den EMV-gerechten Anschluss an den Frequenzumrichter Typ 5264
- Anzeigeeinheit zur sicheren Erkennung von Drehrichtung sowie hohen und niedrigen Drehzahlen
- Tachogenerator zur Speisung der Anzeigeeinheit integriert
- Freier Zugriff auf die Motorwelle für exakte Drehzahlmessungen mit Handdrehzahlmesser
- Kompakte Bauform für den Einsatz in der Antriebstechnik und Automatisierungstechnik
Einsatz und Funktion
Das AC MOTOR BOARD ist ein Drehstromasynchronmotor zum EMV-gerechten Anschluss an einen Frequenzumrichter (FREQUENCY CONVERTER BOARD Typ 5264).
Um sowohl Drehrichtung als auch hohe und niedrige Drehzahlen gut erkennen zu können, ist ein Anzeigeinstrument eingebaut, das von einem Tachogenerator gespeist wird.
Ein frei zugänglicher Anstich der Motorwelle ermöglicht eine genaue Drehzahlmessung mit einem Handdrehzahlmesser.
- Versorgungsspannung
- 3 x 230 V / 50 Hz (zwischen den Phasen)
- Anschlusskabel des Motors
- 4 x 1,5 mm² abgeschirmt, Länge: 1,8 m, mit Aderendhülsen
- Strom
- 0,73 A
- Leistung
- 0,12 kW
- Drehzahl
- 1350 min-1
- cos phi
- 0,75
- Material der Frontplatte
- Schichtpressstoff (5 mm)
- Rückseite
- Schräghaube aus Kunststoff
- Abmessung
- 266 x 297 x 230 mm (B x H x T)
- Gewicht
- ca. 5,5 kg
