POWER BOARD Typ 5125

Typ 5125

POWER BOARD Typ 5125

Mit dem POWER BOARD bietet hps SystemTechnik ein Demonstrations- und Übungssystem an, mit dem Versuche auf dem gesamten Gebiet der Leistungselektronik durchgeführt werden können. Das Board wird am einphasigen Netz angeschlossen, die benötigte Dreiphasen-Wechselspannung wird intern erzeugt. Im Lieferumfang enthalten ist die Temperatur- und Lichtregelstrecke Typ 5125.5.

  • Die gesamte Leistungselektronik in einem Board
  • Mit eingebauter Drehstromquelle, die intern aus dem einphasigen Netz erzeugt wird
  • Steckfeld für Temperatur- und Lichtregelstrecke Typ 5125.5 im Lieferumfang
  • Alle Versuche mit Schutzkleinspannung von 12 V
  • Vierquadrant-Betrieb mit H-Schaltung (MOS-FET) oder antiparallelen Thyristorbrücken
  • Mit PID BOARD und MOTOR BOARD kombinierbar
Datenblatt (PDF) Versuchshandbuch / Inhaltverzeichnis (PDF)

Einsatz und Systemkonzept

Mit dem POWER BOARD bietet hps SystemTechnik ein Demonstrations- und Übungssystem an, mit dem Versuche auf dem gesamten Gebiet der Leistungselektronik durchgeführt werden können. Das Board wird am einphasigen Netz angeschlossen, die benötigte Dreiphasen-Wechselspannung wird intern erzeugt.

Das System ist so ausgelegt, dass alle Versuche mit Schutzkleinspannung von 12 V durchgeführt werden. Dadurch eignet sich das Board sowohl für den Einstieg in die Leistungselektronik als auch für weiterführende Laborversuche.

Funktionsgruppen und Messmöglichkeiten

Das POWER BOARD vereint ungesteuerte und gesteuerte Gleichrichter, Phasenanschnittsteuerungen, Impulsgruppensteuerung, Pulsweitenmodulation sowie eine H-Schaltung mit Power-MOS-FET in einer kompakten Einheit.

Alle wichtigen Messpunkte sind auf Buchsen herausgeführt. Galvanisch getrennte Zündimpulsausgänge über Zündübertrager sowie überbrückbare Shunts in den Laststromzweigen ermöglichen reproduzierbare und potentialfreie Messungen.

Kombination und Zubehör

Im Lieferumfang ist die Temperatur- und Lichtregelstrecke Typ 5125.5 enthalten. Darüber hinaus kann das POWER BOARD mit dem PID BOARD und dem MOTOR BOARD kombiniert werden, etwa für Vierquadrant-Antriebe oder Regelungsaufgaben.

Als empfohlenes Zubehör nennt die Dokumentation das Versuchshandbuch Typ V 0121 „Einführung in die Leistungselektronik“ sowie den Zubehörsatz Typ 5125.1 mit Verbindungsleitungen und -steckern.

  • Phasenanschnittsteuerung II mit Eingang für negativen Sollwert
  • Galvanisch getrennte Zündimpulsausgänge über Zündübertrager
  • Überbrückbare Shunts zur Strommessung in den Laststromzweigen
  • Phasenanschnittsteuerung I mit herausgeführten Messpunkten für Single- und Multipulsbetrieb
  • PWM-Steuerung zur Untersuchung der Glättung bei veränderbarer Grundfrequenz
  • Adapterfeld für 4-mm- auf 2-mm-Übergänge und BNC-Adapter
Netzspannung
230 V AC / 115 V AC (110 V AC), 50...60 Hz, 80 VA
Netzschalter
EIN / AUS, mit Kontrolleuchte
Gleichspannung
+/- 15 V DC; 2,5 A
Wechselspannung (L1)
12 V AC; 1 A
Signalgenerator
f = 2...100 Hz (für sinusbewertete PWM)
Drehstromquelle
umschaltbar für M3- oder B6-Schaltung, UA eff = 12 V DC
Galvanische Trennung
Alle Spannungsversorgungen galvanisch voneinander getrennt
Steuerungen
Phasenanschnittsteuerung I, II und III; Impulsgruppensteuerung; Pulsweitenmodulation; Umschaltlogik für kreisstromfreien Vierquadrant-Antrieb; GTO-Impulsformer
Gleichrichter
Ungesteuerte Gleichrichter; gesteuerte Gleichrichter (Thyristoren); H-Schaltung (Power-MOS-FET)
Zusätzliche Halbleiter
1 x Diode, Transistor, GTO-Thyristor, TRIAC
Ohmsche Last
27 Ohm
Induktive Last
20 mH
Kapazitive Last
47 µF
Temperatur-Istwert
PTC-Widerstand
Licht-Istwert
LDR-Widerstand
Heiz- und Lichtquelle
Glühlampe 12 V / 5 W
Frontplatte
5 mm Schichtpressstoff, mattblau, weiße Gravur
Abmessungen Board
532 x 297 x 130 mm (B x H x T)
Gewicht Board
ca. 5,4 kg
Abmessungen Box-Ausführung
585 x 425 x 155 mm (mit Typ 5125.20)
Gewicht Box-Ausführung
ca. 8,8 kg
Abmessungen Regelstrecke 5125.5
37 x 56 x 35 mm (B x T x H), ohne Stecker
Gewicht Regelstrecke 5125.5
ca. 65 g
Empfohlenes Zubehör
Versuchshandbuch Typ V 0121 „Einführung in die Leistungselektronik“; Zubehörsatz Typ 5125.1 (Verbindungsleitungen und -stecker)

Typnummern und Varianten dieses Geräts, wie sie in den hps Handbüchern genannt werden. Stand 06.09.2026

Typ Beschreibung Versuche Handbücher
5125.5 Keine Beschreibung im Handbuch 1 V 0121 V 0122
5125.10 Keine Beschreibung im Handbuch V 0124
5125.11 Keine Beschreibung im Handbuch V 0124
5125.12 Keine Beschreibung im Handbuch V 0124
5125.13 Keine Beschreibung im Handbuch V 0124

Die Angaben stammen aus den Inhaltsverzeichnissen der hps Versuchshandbücher (Titel, Nummern und Seiten). Die Handbücher werden mit den Trainingssystemen geliefert. Alle Handbücher und Versuche

V 0121 Einführung in die Leistungselektronik Handbuch · 170 Seiten 21 Versuche

Hauptgerät des Handbuchs – gilt für alle Versuche Im Handbuch als 5125.5 Inhaltsverzeichnis ansehen

  1. 2.1 Die ungesteuerte Einpuls-Mittelpunktschaltung M1U S. 4
  2. 2.2 Die ungesteuerte Zweipuls-Brückenschaltung B2U S. 9
  3. 2.3 Die ungesteuerte Dreipuls-Mittelpunktschaltung M3U S. 13
  4. 2.4 Die ungesteuerte Sechspuls-Brückenschaltung B6U S. 17
  5. 2.5 Arithmetischer Mittelwert und Effektivwert bei ungesteuerten Gleichrichtern S. 20
  6. 2.6 Pulszahl und Welligkeit bei ungesteuerten Gleichrichtern S. 23
  7. 3.1 Die gesteuerte Einpuls-Mittelpunktschaltung M1C S. 26
  8. 3.2 Die gesteuerte Zweipuls-Brückenschaltung B2C S. 34
  9. 3.3 Die Phasenanschnitt-Steuerschaltung S. 38
  10. 3.4 Die halbgesteuerte Zweipuls-Brückenschaltung B2H S. 41
  11. 3.5 Die gesteuerte Dreipuls-Mittelpunktschaltung M3C S. 46
  12. 3.6 Wechselrichterbetrieb der gesteuerten Dreipuls-Mittelpunktschaltung M3C genannt S. 53
  13. 3.7 Die gesteuerte Sechspuls-Brückenschaltung B6C S. 58
  14. 3.8 Arithmetischer Mittelwert und Effektivwert des Stromes bei gesteuerten Gleichrichtern S. 63
  15. 4.1 Die gesteuerte Einphasen-Wechselwegschaltung W1C S. 66
  16. 4.2 Die Impulsgruppensteuerung S. 71
  17. 5.1 Die Pulsweitenmodulation S. 74
  18. 5.2 Pulsweitenmodulierter Gleichstromsteller mit GTO S. 79
  19. 5.3 Gleichspannungswandler S. 83
  20. 5.4 MOSFET-H-Brücke mit versetzter Pulsweitenmodulation S. 94
  21. 6.1 Die H-Brücke als Wechselrichter S. 111
V 0124 Versuche zur Leistungselektronik Handbuch · 163 Seiten 33 Versuche

Hauptgerät des Handbuchs – gilt für alle Versuche Inhaltsverzeichnis ansehen

  1. Ströme und Spannungen in der ungesteuerten Einpuls-Mittelpunktschaltung M1U bei ohmscher Last S. 1
  2. Ströme und Spannungen in der ungesteuerten Einpuls-Mittelpunktschaltung M1U bei ohmsch-induktiver Last S. 3
  3. Ströme und Spannungen in der ungesteuerten Zweipuls-Brückenschaltung B2U bei ohmscher Last S. 5
  4. Ströme und Spannungen in der ungesteuerten Zweipuls-Brückenschaltung B2U bei ohmsch-induktiver Last S. 7
  5. Ströme und Spannungen in der ungesteuerten DreipulsmittelPunktschaltung M3U bei ohmscher Last S. 9
  6. Ströme und Spannungen in der ungesteuerten Sechspuls Mittelpunktschaltung B6U bei ohmscher Last S. 11
  7. Arithmetischer Mittelwert und Effektivwert, Auswahl geeigneter Messgeräte S. 13
  8. Pulszahl und Welligkeit bei ungesteuerten Gleichrichtern S. 15
  9. Signalverläufe einer Phasenanschnittsteuerung S. 17
  10. Ströme und Spannungen in der gesteuerten Einpuls-Mittelpunktschaltung M1C bei ohmscher Last S. 19
  11. Einfluss einer induktiven Komponente auf die M1C-Schaltung S. 21
  12. Ströme und Spannungen der gesteuerten ZweipulsBrückenschaltung B2C bei ohmscher Last S. 23
  13. Einfluss einer induktiven Komponente auf die B2C-Schaltung S. 25
  14. Ströme und Spannungen der halbgesteuerten Zweipuls-Brückenschaltung B2HZ S. 27
  15. Ströme und Spannungen in der gesteuerten Dreipuls-Mittelpunktschaltung M3C S. 29
  16. Ströme und Spannungen in der gesteuerten Sechspuls-Brückenschaltung B6C S. 31
  17. Signalverläufe am Diac (Diac als bidirektionaler Schalter) S. 33
  18. Signalverläufe am Triac mit Phasenanschnittsteuerung W1C S. 35
  19. Ansteuerung eines Triac mit Hilfe einer Zweirichtungsdiode (Diac) S. 37
  20. Spannungsverläufe der Impulsgruppensteuerung S. 39
  21. Erzeugung eines arithmetischen Mittelwertes mit Hilfe eines PWM-Signals und einem Tiefpassfilter S. 3
  22. Gleichstromsteller Vom 1-Quadrantbetrieb zum 4-Quandrantbetrieb S. 7
  23. Ansteuer- und Ausgangssignale einer 2-Quadrantenbrücke S. 9
  24. Ansteuer- und Ausgangssignale einer 4-Quadrantenbrücke (H-Brücke) S. 11
  25. Einfluss unterschiedlicher PWM Frequenzen am Ausgang einer 2-Quadrantbrücke S. 13
  26. Linearität einer H-Brücke S. 15
  27. Wechselrichter in der 2-Quadrantenbrücke S. 17
  28. Wechselrichter in der 4-Quadrantenbrücke S. 19
  29. Einfluss der Taktfrequenz auf die sinusbewertete PWM S. 21
  30. Einfluss der Steuerfrequenz auf die sinusbewertete PWM S. 23
  31. Ströme und Spannungen beim Abwärtswandler (Step-Down Converter) S. 1
  32. Ströme und Spannungen beim Aufwärtswandler (Step-Up Converter) S. 3
  33. Ströme und Spannungen beim Umkehrwandler (Voltage Inverter Converter) S. 5
V 0122 Regelstrecken-Regelkreise Handbuch · 333 Seiten 0 Versuche

Zusatzgerät in diesem Handbuch Inhaltsverzeichnis ansehen

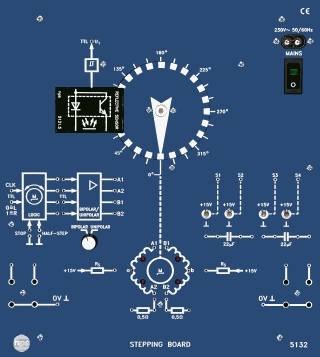

V 0123 Versuche zum STEPPING BOARD Handbuch · 75 Seiten 6 Versuche

Zusatzgerät in diesem Handbuch Inhaltsverzeichnis ansehen

  1. Versuch 1 Sinusförmige Pulsweitenmodulation mit ohmscher Last S. 36
  2. Versuch 2 Sinusförmige Pulsweitenmodulation mit induktiver Last S. 38
  3. Versuch 3 Sinusförmige Pulsweitenmodulation mit Rechteckspannung S. 39
  4. Versuch 4 Sröme und Brückenspannung der beiden Motorwicklungen S. 40
  5. Versuch 1 Drehzahl und Drehfrequenz S. 43
  6. Versuch 2 Maximale Drehzahl und Drehrichtung S. 45
Weitere Abschnitte mit Nennung (2)
  1. 4.1 Schrittmotorbetrieb mit sinusförmigem Strom S. 35
  2. 4.2 Drehzahl und Drehfrequenz bei sinusförmigem Motorstrom S. 42
