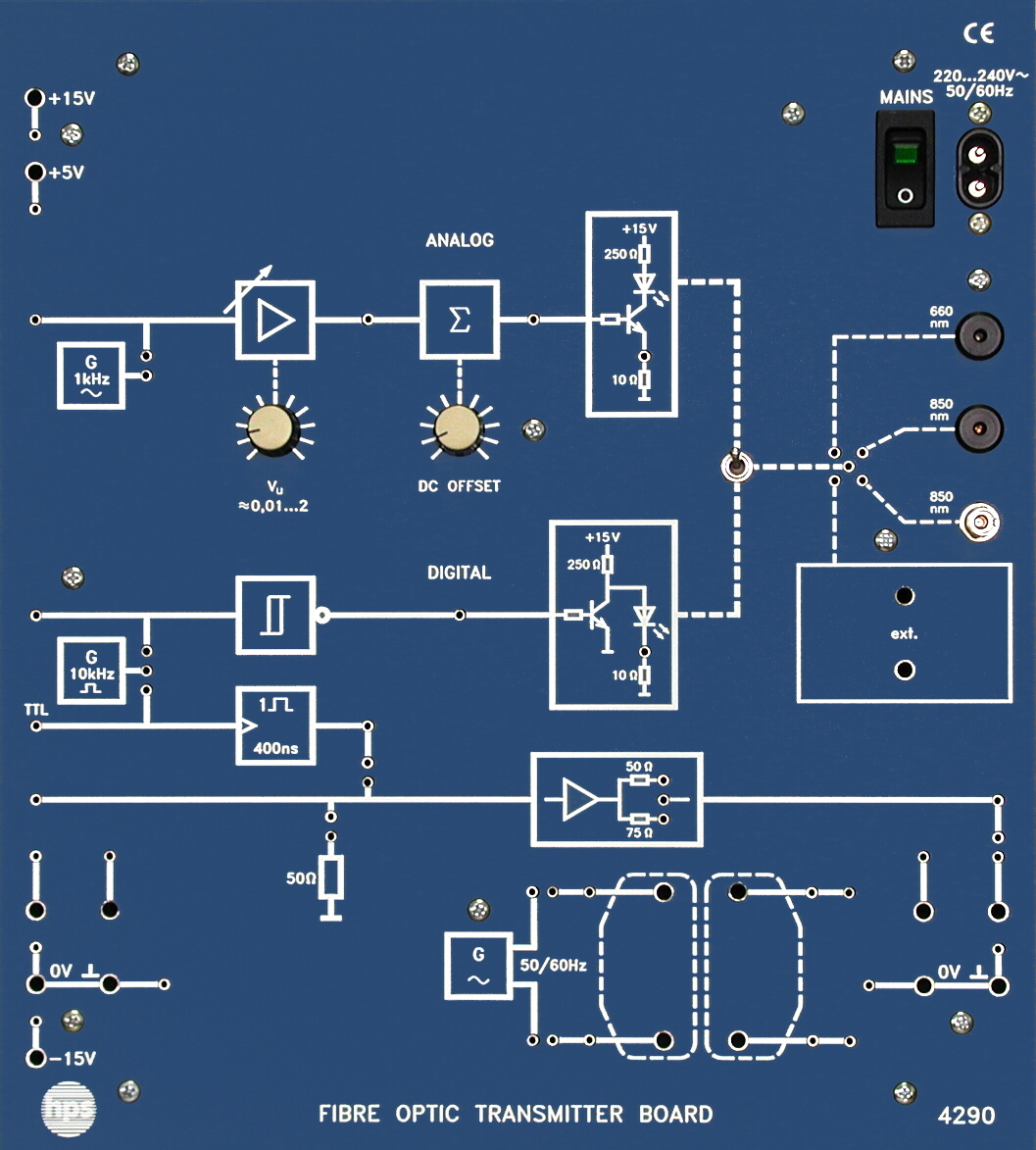

FIBRE OPTIC TRANSMITTER BOARD Typ 4290
Das FIBRE OPTIC TRANSMITTER BOARD Typ 4290 ist die Sendeseite des LWL-Trainingssystems. Es erzeugt optische und elektrische Signale für Kunststoff- und Glasfaser, Infrarot und Vergleichsleitungen. Zusammen mit dem Receiver Board entstehen vollständige Übertragungsversuche.
- Sendeboard für Lichtwellenleitertechnik
- Optische Ausgänge für Kunststoff- und Glasfaser
- Elektrischer Ausgang für Vergleichsleitungen
- Sinus-, Rechteck- und Pulsgenerator integriert
- Steckfeld für Lasermodul
- Transformatorsteckfeld zur Störsimulation
Sendeseite und Signale
Das Board stellt die Sendeseite des LWL-Systems bereit. Optische Ausgänge für Kunststoff- und Glasfasern sowie elektrische Vergleichsausgänge machen den Aufbau unterschiedlicher Übertragungswege einfach.
Die integrierten Generatoren liefern Sinus-, Rechteck- und Pulssignale für reproduzierbare Versuche.
Erweiterungen
Mit dem Lasermodul und der optischen Bank können zusätzliche Übungen zu Dämpfung, Fehlersimulation und Reflexion aufgebaut werden. Das Board ist damit für den Einstieg in die optoelektronische Nachrichtenübertragung geeignet.
Auch Infrarot- und Leitungsversuche lassen sich in denselben Aufbau integrieren.
- Geeignet für analoge und digitale Übertragung
- Eingänge
- 1 analog; 1 digital; 2-mm-Buchsen
- Optischer Ausgang
- Kunststofffaser 660 nm / 850 nm; Glasfaser 850 nm
- Elektrischer Ausgang
- Treiber für 2-Draht- oder Koaxialleitung
- Ausgangswiderstand
- 50 Ohm / 75 Ohm
- Sinusgenerator
- f = 1 kHz; Uss = 3 V
- Rechteckgenerator
- f = 10 kHz (TTL)
- Pulsgenerator
- Pulsdauer 400 ns
- Störsimulation
- Transformatorsteckfeld mit Stromversorgung
- Lasermodul
- Steckfeld für Typ 4290.70
- Abmessungen
- 266 x 297 x 110 mm
- Gewicht
- 1,9 kg
- Versorgung
- +15 V / -15 V / +5 V
- Kunststoff-Lichtwellenleiter verwenden
- Kennlinien von Sendedioden aufnehmen
- Dämpfung von Kunststofffasern und Verbindungsstellen messen
- TTL-Signale übertragen
- Störfestigkeit der Lichtwellenleiter untersuchen
- Glasfaser-Versuche durchführen
- Laufzeit und Ausbreitungsgeschwindigkeit messen
- Infrarotübertragung ausprobieren
- Leitungsübertragung mit Vergleichsaufbau untersuchen
- Laserdiode und Lasermodul einsetzen
Die Angaben stammen aus den Inhaltsverzeichnissen der hps Versuchshandbücher (Titel, Nummern und Seiten). Die Handbücher werden mit den Trainingssystemen geliefert. Alle Handbücher und Versuche
V 0134.1 Lichtwellenleitertechnik Handbuch · 125 Seiten 28 Versuche
Hauptgerät des Handbuchs – gilt für alle Versuche Im Handbuch als 4290.70 Inhaltsverzeichnis ansehen
- 2.2 Sicherheitsbestimmungen zum Umgang mit Lasern genannt S. 13
- 3.1 Kalibrierungskennlinien der Empfangsdiode für Kunststofffasern S. 15
- 3.2 Leistungskennlinien von Sendedioden für Kunststofffasern S. 17
- 3.3 Kalibrierungskennlinie der Empfangsdiode für Glasfasern S. 20
- 3.4 Leistungskennlinie der Sendediode für Glasfasern S. 22
- 3.5.2 Dämpfungsmessung an Kunststofffasern S. 27
- 3.5.3 Dämpfungsmessung an einer Glasfaser S. 30
- 3.6.2 Fehlersimulation mit der Optischen Bank S. 36
- 3.6.3 Fehlersimulation ohne Optischen Bank S. 39
- 3.6.4 Leistungskennlinie einer Diode für Kunststofffasern mit Dämpfungsglied S. 42
- 3.6.5 Dämpfung einer ST-Glasfaserkupplung S. 45
- 3.7.1 Analogmodulation S. 47
- 3.7.2 Übertragung eines Sinussignals in Intensitätsmodulation S. 48
- 4.2.2 Übertragung eines Sinussignals über eine Zweidrahtleitung S. 54
- 4.3.2 Überprüfung des ausgangsseitigen Innenwiderstandes S. 58
- 4.4.2 Überprüfung der Störempfindlichkeit einer Koaxialleitung S. 59
- 4.5.2 Abhören einer Zweidrahtleitung S. 62
- 5.2 Physikalisches Prinzip S. 63
- 5.3.2 Strahlleistungs-Strom-Kennlinie S. 65
- 5.4 Spektrum S. 66
- 5.5 Modulation S. 66
- 5.6 Sicherheitsbestimmungen zum Umgang mit Lasern genannt S. 67
- 5.8 Aufnahme der Laserdiodenkennlinie S. 72
- 5.9 Signalübertragung S. 75
- 5.10 Messung der Laserdiodenkennlinie mit dem Oszilloskop S. 77
- 6.2 Ermittlung von Ausbreitungsgeschwindigkeit, Brechzahl und Einkopplungswinkel S. 80
- 7.1 OTDRs / Reflektometer zur Fehlererkennung S. 82
- 7.2 Nachweis der Reflektion von Licht an Störstellen im LWL genannt S. 84
