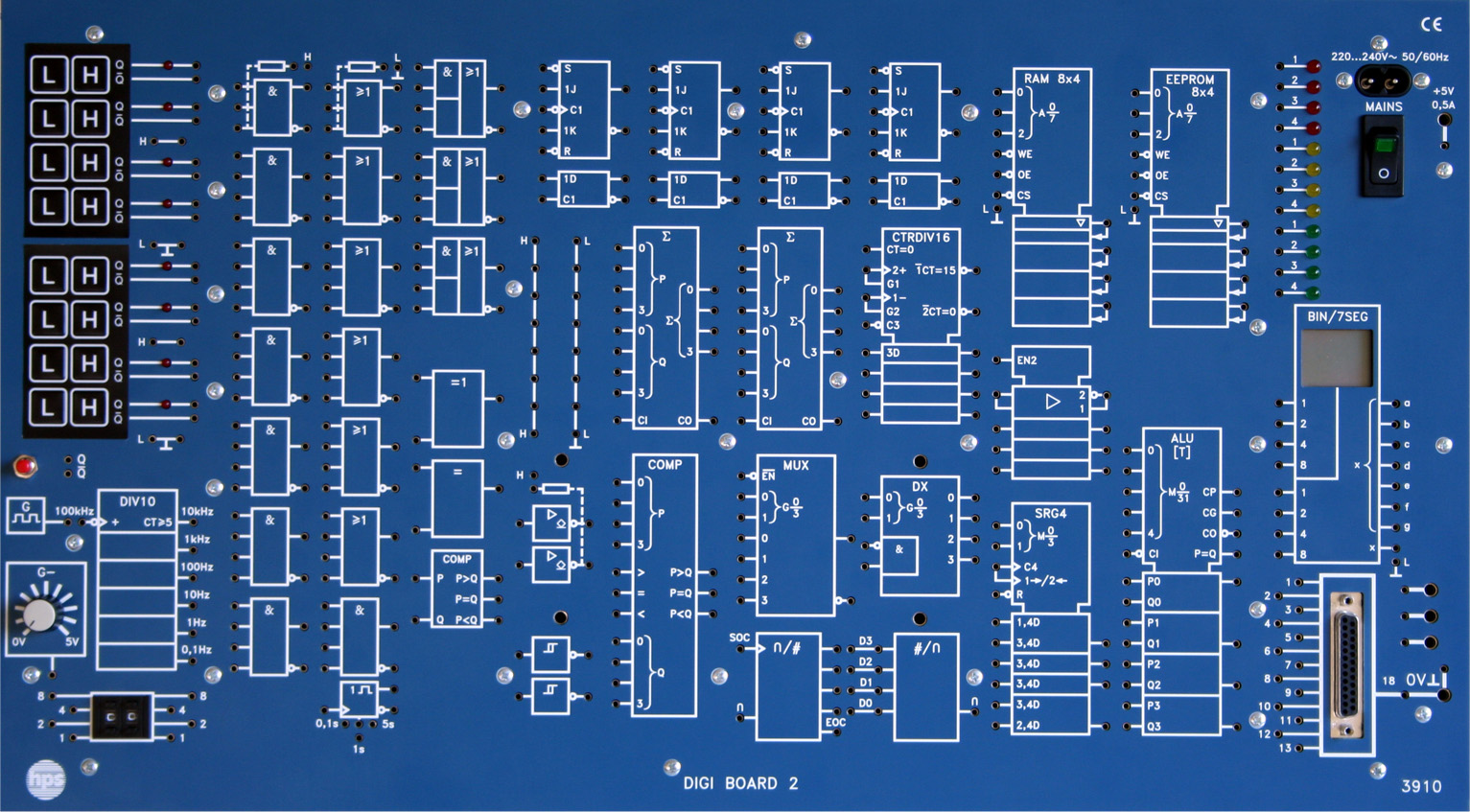

DIGI BOARD 2 Typ 3910

Typ 3910

DIGI BOARD 2 Typ 3910

Das DIGI BOARD 2 Typ 3910 ist ein universelles Lehr- und Übungsgerät für Grundlagen der Digitaltechnik und Mikrocomputertechnik. Alle Funktionsgruppen, Stromversorgung, Anzeigen und Eingabeeinheiten sind eingebaut, so dass sich schnelle und übersichtliche Versuche direkt am Tisch aufbauen lassen.

  • Universelles Lehr- und Übungsgerät für Digitaltechnik und Mikrocomputertechnik
  • Alle Funktionsgruppen und die Stromversorgung im Gerät enthalten
  • Als Tischgerät, Demonstrationsgerät oder mobile Trainingseinheit einsetzbar
  • Mit Adapter zum Anschluss an einen Rechner
  • Gleichspannungs-Signalquelle 0 ... 5 V / 10 mA
  • Digitale Grundfunktionen wie Gatter, Flipflops, Zähler und ALU integriert
Datenblatt (PDF) Versuchshandbuch / Inhaltsverzeichnis (PDF)

Aufbau und Funktionsgruppen

Das DIGI BOARD 2 führt in die Digitaltechnik, kontaktlose Steuerungstechnik und Mikrocomputertechnik ein. Die Beschaltung der Funktionsgruppen erfolgt über 2-mm-Verbindungstechnik.

Im Gerät sind unter anderem Eingabetastaturen, Taktgenerator, Hexadezimal-/Dual-Codierschalter, LED-Anzeige, 7-Segment-Anzeige, Gatter, Komparatoren, Flipflops, Schieberegister, ALU, Zähler und Speicherbausteine integriert.

Versuchsbetrieb und Zubehör

Das Board kann auf den Tisch gestellt oder in ein Rahmengestell eingehangen werden. In einer Box wird es zur mobilen Trainingseinheit und kann dort ebenfalls direkt für Versuche eingesetzt werden.

Zum Gerät gehört das Versuchshandbuch 'Versuche zur Digitaltechnik' Typ V 0160 mit Aufgaben- und Lösungsteil zu den typischen Themen der Digitaltechnik.

  • Zusatzmodule und Steckplätze für Erweiterungen
  • Versuchshandbuch mit Aufgaben- und Lösungsteil
Gleichspannungs-Signalquelle
0 ... 5 V / 10 mA
Gleichspannungsquelle intern
+5 V / 3 A, kurzschlussfest
Gleichspannungsquelle extern
+5 V / 0,5 A, kurzschlussfest
Taktgenerator
100 kHz
Frequenzteiler
10 kHz, 1 kHz, 100 Hz, 10 Hz, 1 Hz, 0,1 Hz
Netzanschluss
230 V AC / 115 V AC (110 V AC), 30 VA, 50 ... 60 Hz
Adapter
2-mm-Buchsen auf SUB-D-25
Board-Ausführung
532 x 297 x 95 mm
Gewicht Board-Ausführung
3,5 kg
Box-Ausführung
580 x 450 x 155 mm
Gewicht Box-Ausführung
7,5 kg
Frontplatte
5 mm Schichtpressstoff, mattblau, weiße Gravur
Zusatzmodule
5 V DC / max. 1 A
Empfohlenes Zubehör
V 0160, Tischgestell 8112, Zubehörsatz 3910.1, IC BOARD 3530, IC-Sockel 9156/9156.2/9156.3

Die Angaben stammen aus den Inhaltsverzeichnissen der hps Versuchshandbücher (Titel, Nummern und Seiten). Die Handbücher werden mit den Trainingssystemen geliefert. Alle Handbücher und Versuche

V 0160 Versuche zur Digitaltechnik Handbuch · 222 Seiten 49 Versuche

Hauptgerät des Handbuchs – gilt für alle Versuche Inhaltsverzeichnis ansehen

  1. 1.2.1 Wichtige binäre Verknüpfungen S. 9
  2. 1.2.2 Gesetze der Schaltalgebra S. 10
  3. 1.2.3 Disjunktive und konjunktive Normalform S. 15
  4. 1.2.4 Schaltungsentwurf mit Hilfe von KV-Diagrammen S. 17
  5. 1.2.5 Darstellung von Schaltnetzen in NAND bzw. NOR-Technik S. 19
  6. 1.2.6 Äquivalenz S. 22
  7. 1.2.7 Antivalenz S. 23
  8. 1.2.8 Arbeiten mit TTL-Bausteinen S. 24
  9. 2.2 Versuchsteil S. 28
  10. 3.2.1 RS-Flipflop aus NOR-Gattern S. 33
  11. 3.2.2 RS-Flipflop aus NAND-Gattern S. 34
  12. 3.2.3 Taktzustandsgesteuerte RS-Flipflops S. 35
  13. 3.2.4 RS-Flipflops mit dominierendem S- oder R-Eingang S. 36
  14. 3.2.5 D-Flipflops S. 37
  15. 3.2.6 Einflankengesteuertes RS-Flipflop S. 38
  16. 3.2.7 Zweizustandsgesteuertes D-Flipflop S. 41
  17. 3.2.8 Einflankengesteuertes JK-Flipflop S. 42
  18. 4.2.1 Das Monoflop des Digitalen Trainings systems S. 48
  19. 4.2.2 Verzögerungsschaltungen S. 49
  20. 5.2.1 8421-BCD / Dezimal-Codeumsetzer S. 56
  21. 5.2.2 8421-BCD / 7-Segment-Codeumsetzer S. 58
  22. 5.2.3 Codiererschaltungen S. 61
  23. 6.2.1 Halbaddierer S. 68
  24. 6.2.2 Volladdierer S. 70
  25. 6.2.3 Addierschaltungen für den 8421-BCD-Code S. 72
  26. 6.2.4 Halbsubtrahierer S. 77
  27. 6.2.5 Vollsubtrahierer S. 78
  28. 6.2.6 Subtrahierer für Dualzahlen S. 81
  29. 6.2.7 2-Bit-Parallel-Multiplikationsschaltung S. 83
  30. 6.2.8 Rechenwerk für 4-Bit-Dualzahlen S. 85
  31. 7.2.1 Asynchrone Vorwärtszähler S. 92
  32. 7.2.2 Asynchrone Rückwärtszähler S. 94
  33. 7.2.3 Asynchrone Umkehrzähler S. 96
  34. 7.2.4 Asynchrone Modulo-n-Zähler S. 97
  35. 7.2.5 Synchronzähler S. 99
  36. 7.2.6 Programmierbare Zähler S. 102
  37. 8.2.1 JK-Schieberegister S. 107
  38. 8.2.2 Schieberegister mit paralleler Dateneingabe S. 109
  39. 8.2.3 Serielle Datenübertragung S. 111
  40. 9.2 Versuchsteil S. 117
  41. 10.2.1 Arithmetische Operationen S. 124
  42. 10.2.2 ALU mit Akkumulator S. 126
  43. 11.2.1 Beschreiben und Lesen von Speicher bausteinen S. 132
  44. 11.2.2 Wortbreite S. 134
  45. 11.2.3 Speicherkapazität S. 137
  46. 12.2.1 Analog-Digital-Umsetzung S. 141
  47. 12.2.2 Digital-Analog-Umsetzung S. 144
  48. 12.2.3 Signalübertragung S. 146
  49. 12.2.4 Digitaler Funktionsgenerator S. 148
V 0123 Versuche zum STEPPING BOARD Handbuch · 75 Seiten 6 Versuche

Zusatzgerät in diesem Handbuch Inhaltsverzeichnis ansehen

  1. Versuch 2 Zeitkonstante und Einschaltstrom einer Wicklung S. 16
  2. Versuch 1 Steuerschaltung mit dem DIGI BOARD 2 S. 19
  3. Versuch 1 Einstrang-Vollschrittbetrieb mit dem DIGI BOARD 2 S. 23
  4. Versuch 3 Zweistrang-Vollschrittbetrieb mit dem DIGI BOARD 2 S. 25
  5. Versuch 1 Translator für Rechtslauf mit dem DIGI BOARD 2 S. 27
  6. Versuch 3 Translator für Rechts- und Linkslauf mit dem DIGI BOARD 2 S. 31
V 0174 Grundlagen der Automatisierungstechnik mit SIMATIC STEP 7 Handbuch · 240 Seiten 1 Versuch

Zusatzgerät in diesem Handbuch Inhaltsverzeichnis ansehen

  1. 10.3.1 Projekt „Datenaustausch mit externen Anlagenkomponenten“ S. 234
V 0174 Grundlagen der Automatisierungstechnik mit SIMATIC STEP 7 Lösungsheft · 76 Seiten 1 Versuch

Zusatzgerät in diesem Handbuch Inhaltsverzeichnis ansehen

  1. 10 Praktische Übungen S. 49
