Typ 3220

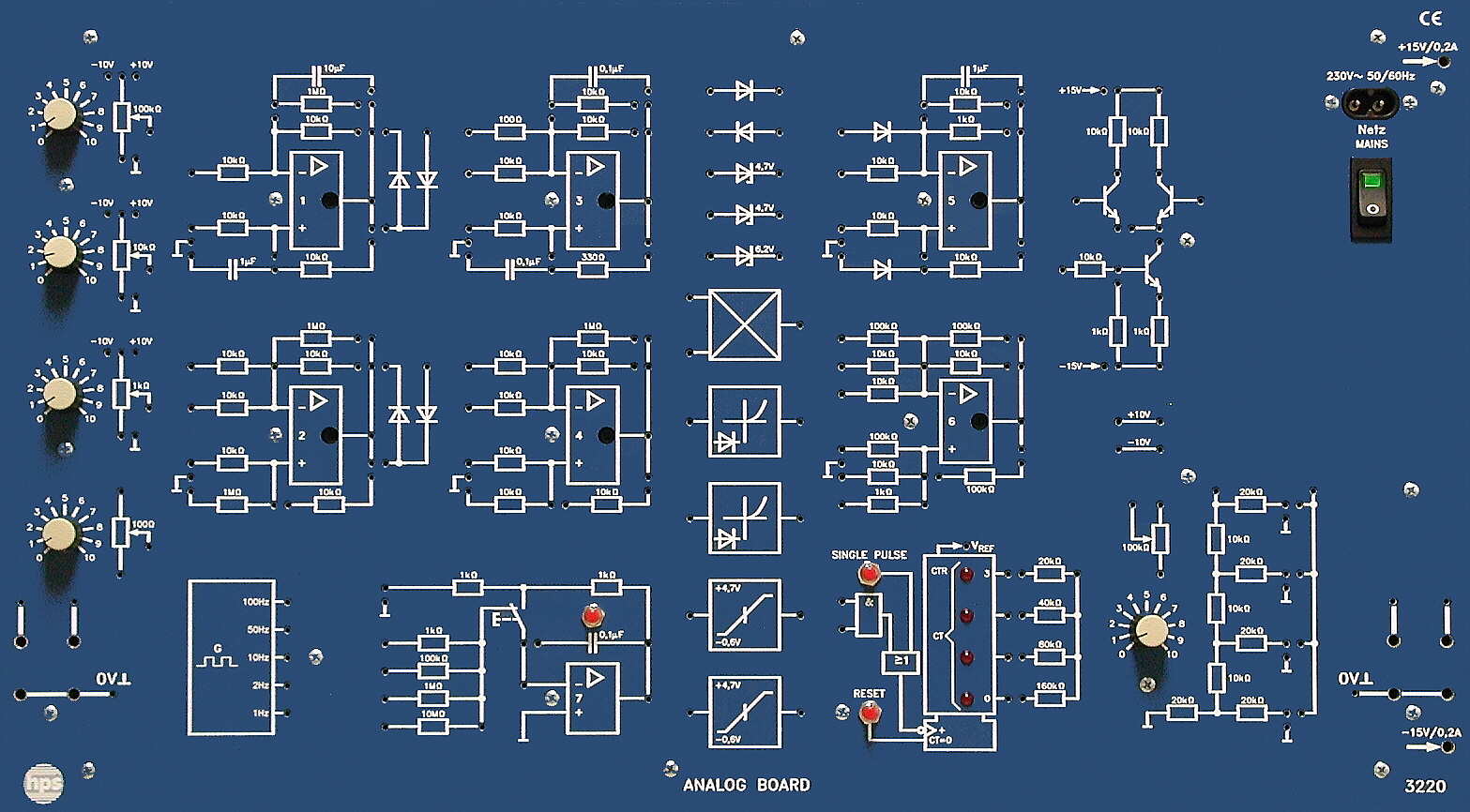

ANALOG BOARD Typ 3220
Das ANALOG BOARD Typ 3220 ist ein kompaktes Lehr- und Übungsgerät für die Analogtechnik. Es kombiniert eingebaute Stromversorgung, lötfreien Aufbau und klare Adapterfelder, damit analoge Grund- und Vertiefungsversuche schnell und sicher aufgebaut werden können.
- Universelles Lehr- und Übungsgerät für die Analogtechnik
- Mit eingebauter Stromversorgung
- Lötfreier Aufbau ohne Zusatzgeräte
- Kurze Rüstzeit für Labor und Unterricht
- Schutz des Geräts bei Fehlschaltungen
- Direkter Anschluss externer Mess- und Zusätzgeräte über Adapterfelder
Analogtechnik auf kompaktem Aufbau
Das ANALOG BOARD ist für die Darstellung, Vermittlung und praktische Vertiefung von Inhalten der Analogtechnik ausgelegt. Die erforderlichen Ein- und Ausgänge der Operatoren und Netzwerke sind auf 2-mm-Buchsen herausgeführt.
Über die eingebauten Adapterfelder lassen sich Mess- und Zusatzgeräte direkt anbinden. Damit eignet sich das Board für Grundschaltungen, Rechenschaltungen, Regelungstechnik und Hybridtechnik.
Versuchsbetrieb und Handbuch
Das Board kann auf dem Tisch betrieben, in ein Rahmengestell eingehangen oder in eine Box eingeschraubt werden. Die Box dient dem sicheren Transport und der Aufbewahrung; alle Versuche sind auch direkt in der Box möglich.
Zum Gerät gehört das Versuchshandbuch 'Einführung in die Analogtechnik' Typ V 0047. Es führt von Operationsverstärker-Grundschaltungen bis zu A/D- und D/A-Umsetzung.
- Als Tischgerät, im Rahmengestell oder in der Box einsetzbar
- Mit Versuchshandbuch zur Einführung in die Analogtechnik
- Netzspannung
- 230 V AC / 115 V AC (110 V AC), 50 ... 60 Hz, ca. 40 VA
- Spannungsausgänge für externe Geräte
- +/-15 V; 0,2 A
- Adapterfelder
- 2 mm auf 4 mm
- Operationsverstärker
- 6
- Integrator
- 1, voll beschaltet
- Quadriernetzwerke
- 2, frei beschaltbar
- Multiplizierer
- 1
- Transistoren
- 3 x BC 140 ZPD 4,7 bzw. 6,2
- Rechteckgenerator
- 100 Hz, 50 Hz, 10 Hz, 2 Hz, 1 Hz
- Dualzähler
- für D/A- und A/D-Umsetzung
- Pegelumsetzer
- 2
- R-Netzwerke
- duales Netzwerk und R-2R-Netzwerk
- Board-Ausführung
- 532 x 297 x 120 mm
- Gewicht Board-Ausführung
- ca. 3,4 kg
- Box-Ausführung
- 580 x 450 x 155 mm
- Gesamtgewicht Box-Ausführung
- ca. 6,6 kg
- Empfohlenes Zubehör
- Zubehörsatz Typ 3220.1, IC BOARD Typ 3530, Versuchshandbuch V 0047
- Operationsverstärker-Grundschaltungen
- Rechenschaltungen
- Regelungstechnik
- Hybridtechnik
- A/D- und D/A-Umsetzung
Die Angaben stammen aus den Inhaltsverzeichnissen der hps Versuchshandbücher (Titel, Nummern und Seiten). Die Handbücher werden mit den Trainingssystemen geliefert. Alle Handbücher und Versuche
V 0047 Einführung in die Analogtechnik Handbuch · 229 Seiten 35 Versuche
Hauptgerät des Handbuchs – gilt für alle Versuche Inhaltsverzeichnis ansehen
- 1 Der einfache Differenzverstärker S. 1
- 2 Differenzverstärker mit Konstantstromquelle S. 7
- 3 Der Operationsverstärker A 741 S. 11
- 4 Inverter S. 21
- 5 Nichtinvertierender Verstärker S. 27
- 6 Impedanzwandler S. 33
- 7 Kompensation von Eingangsruhestrom und Offsetspannung S. 37
- 8 Additionsglied (Summierer) S. 41
- 9 Subtraktionsglied S. 45
- 10 Differenzspannungsverstärker S. 49
- 11 Konstantstromquellen und Spannungsstromwandler S. 53
- 12 Komparator (Schwellwertschalter) S. 57
- 13 Komparator mit Hysterese (Schmitt-Trigger) S. 61
- 14 Präzisionsspannungsquelle S. 67
- 15 Präzisionsgleichrichter ohne Schleusenspannung S. 73
- 16 Astabiler Mulitivibrator S. 79
- 17 Integrator S. 83
- 18 Dreieck- und Sägezahngenerator S. 89
- 19 Differenzierer S. 95
- 20 Monostabiler Multivibrator S. 99
- 21 RC-Oszillator mit Operationsverstärker S. 103
- 22 Wechselspannungsverstärker S. 107
- 23 Funktionsgeber S. 111
- 24 Quadrierer mit Diodennetzwerk S. 117
- 25 Radizierer mit Diodennetzwerk S. 121
- 26 Impulslängendiskriminator S. 125
- 27 Glättung mit Verzögerungsgliedern 1. und 2. Ordnung S. 129
- 28 Spannungs-Frequenz-Umsetzer (Analog-Frequenz-Umsetzer) S. 133
- 29 Analog-Digital-Umsetzer (ADU) S. 139
- 30 Digital-Analog-Umsetzer (DAU) S. 143
- 31 R-2R-Netzwerk als Digital-Analog-Umsetzer S. 147
- 32 Hybridmultiplizierer S. 153
- 33 Elektrisches Wattmeter S. 157
- 34 Dividierer S. 161
- 35 Radizierer S. 165
