ALARM BOARD Typ 2107

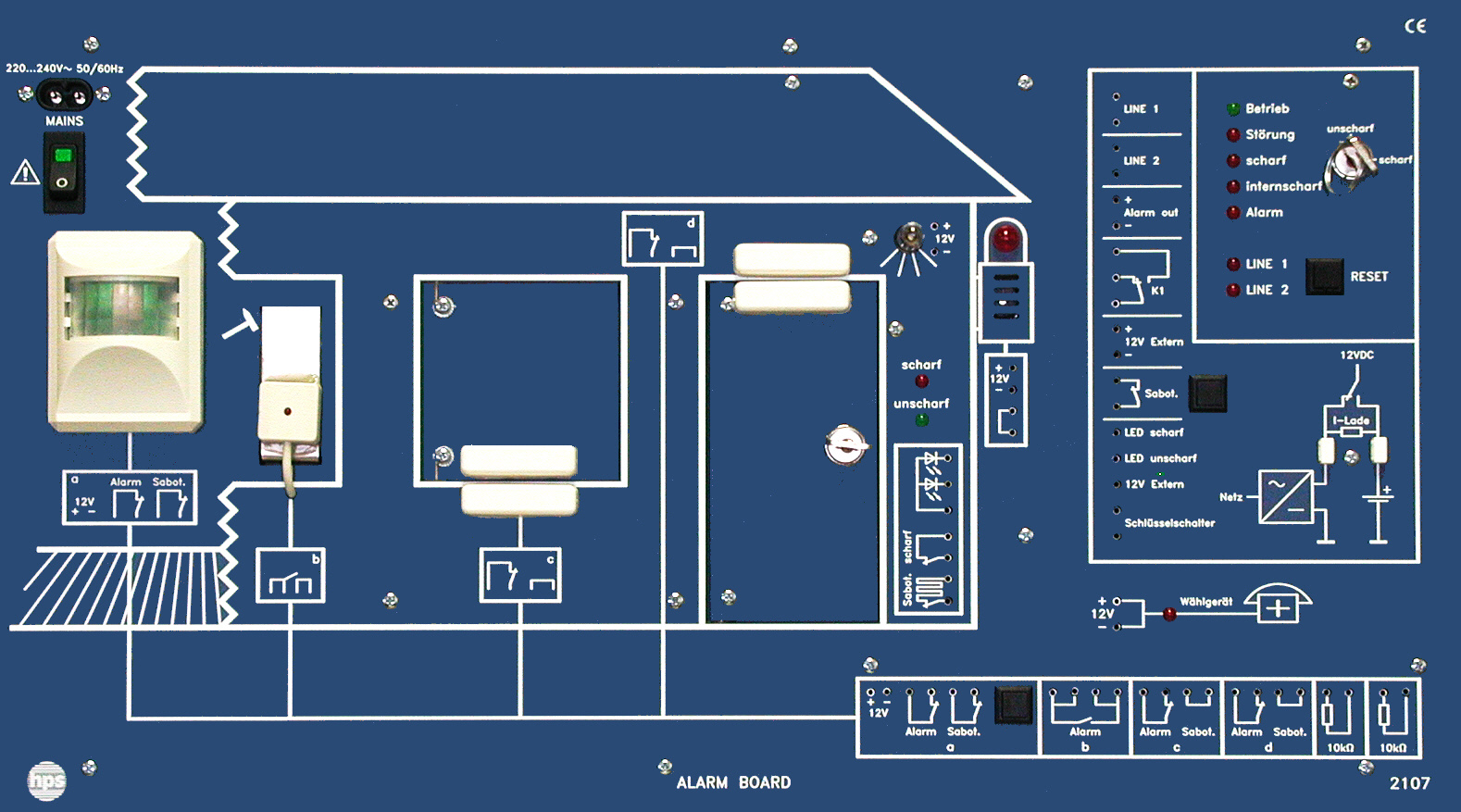

Das ALARM BOARD Typ 2107 ist ein komplettes Alarmsystem für Gebäude auf einem Board. Originalsensoren, integrierte Alarmzentrale und Meldesysteme machen das Board für praxisnahe Versuche in der Sicherheits- und Installationstechnik geeignet. Die Komponenten sind frei beschaltbar und lassen sich schrittweise in Betrieb nehmen.
- Komplettes Alarmsystem für Gebäude auf einem Board
- Alle Einzelkomponenten frei beschaltbar
- Integrierte praxisnahe Alarmzentrale
- Originalsensoren für Gebäudesimulation
- Eingangstür mit Schlüsselschalter und Reedkontakt
- Meldeeinrichtungen wie Außenlicht, Alarmgeber und Wählgeräte-Nachbildung
Alarmanlage für Gebäude
Typ 2107 bildet ein komplettes Alarmsystem für Gebäude ab. Die Einzelkomponenten sind frei beschaltbar und können schrittweise bis zur vollständigen Inbetriebnahme der Anlage aufgebaut werden.
Originalsensoren wie Bewegungsmelder, Glasbruchdetektor und Reedkontaktschalter machen die Gebäudesimulation besonders praxisnah.
Meldesystem und Bedienung
Die integrierte Alarmzentrale und die Meldesysteme mit Außenlicht sowie optischem und akustischem Alarm erlauben realistische Übungen zur Alarmierung und Fehleranalyse.
Das Board ist für Unterricht, Labor und prüfungsnahe Versuche geeignet.
- Geeignet für prüfungsnahe Übungen
- Netzanschluss
- 230 V AC / 115 V AC (110 V AC), 50 ... 60 Hz; ca. 10 VA
- PIR-Bewegungsmelder
- 12 V DC
- Glasbruchdetektor
- 5 ... 12 V DC, max. 8 mA
- Wählgeräte-Nachbildung
- 12 V DC
- Außenlicht
- 12 V DC / 1 W
- Alarmgeber
- 12 V DC
- Alarmzentrale Ausgang
- 12 V DC / 0,2 A
- Anschlusstechnik
- 2-mm-Buchsen
- Abmessungen Board
- 532 x 297 x 140 mm (B x H x T)
- Gewicht Board
- ca. 3,1 kg
- Abmessungen Box-Ausführung
- 580 x 450 x 155 mm (B x H x T)
- Gesamtgewicht Box-Ausführung
- ca. 6,3 kg
- Empfohlenes Zubehör
- 2107.1, V 0112, Multimeter (RMS)
